固定式复合滚轮轴承
搬运设备用复合轴承 - 固定式复合滚轮轴承

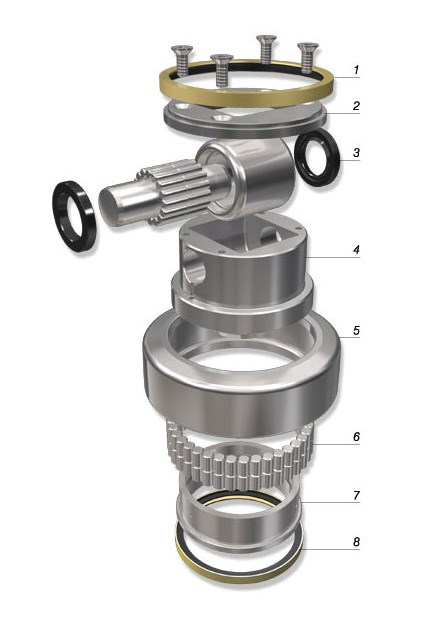

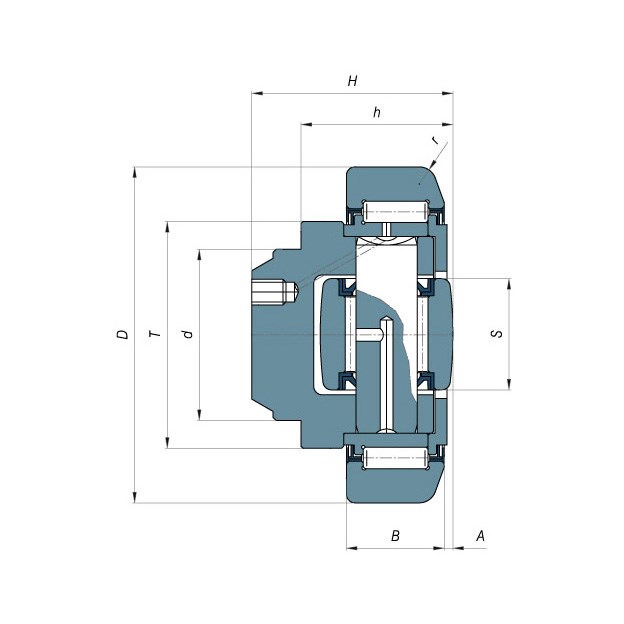

固定式复合滚轮轴承 - 技术图纸与爆炸图
1. ZRS 密封圈
2. 支撑止推环
3. 轴向部件
4. 支点轴
5. 外圈
6. 圆柱滚子
7. 内圈
8. ZRS 密封圈
固定式复合滚轮轴承 - 技术数据
| CR 型号/编号 | 内径 d (mm) | 总高度 T (mm) | 外径 D (mm) | 总高度 H (mm) | 安装高度 h (mm) | 宽度 B (mm) | 边距 A (mm) | 厚度 S (mm) | 圆角半径 r (mm) | 动载荷 C (kN) | 静载荷 Co (kN) | 轴向动载荷 Ca (kN) | 轴向静载荷 Coa (kN) | 配合直径 Ø** (mm) | 型材规格 Profilo Perfil |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0053 | 30 | 40 | 52,5 | 33 | 27 | 17 | 5 | 15 | 2 | 24,8 | 34,5 | 9,2 | 11,7 | * | EC 053 |
| 400-0054 | 30 | 42 | 62 | 37,5 | 30,5 | 20 | 2,5 | 20 | 3 | 39 | 65,2 | 14,4 | 21 | 62,5 | 2890 |
| 400-0055 | 35 | 48 | 70,1 | 44 | 36 | 23 | 2,5 | 22 | 4 | 55,5 | 91,7 | 17,6 | 25 | 70,7 / 70,4 | 2867 |
| 400-0056 | 40 | 53 | 77,7 | 48 | 36,5 | 23 | 3 | 24 | 4 | 58,4 | 100 | 23,2 | 35,8 | 78,1 / 78,5 | 2810 |
| 400-0058 | 45 | 59 | 88,4 | 57 | 44 | 30 | 3,5 | 26 | 3 | 83,8 | 132,3 | 27,7 | 42 | 88,9 | 2811 |
| 400-0061 | 60 | 71 | 107,7 | 69 | 55 | 31 | 4 | 34 | 5 | 94,2 | 160,7 | 38,6 | 65,2 | 108,2/108,5 | 2862 |
| 400-0062 | 60 | 80 | 123 | 72,3 | 56 | 37 | 5 | 40 | 5 | 128 | 226,8 | 53 | 92 | * | 2891 |
| 400-0063 | 60 | 103 | 149 | 78,5 | 58,5 | 45 | 5,5 | 50 | 3 | 172,3 | 325,9 | 133,3 | 244 | * | 2757 |
| 400-0011 | 60 | 103 | 149 | 86 | 67 | 45 | 5,5 | 50 | 3 | 172,3 | 325,9 | 133,3 | 244 | * | 2757 |
| 400-0037 | 80 | 120 | 174 | 95 | 71 | 55 | 7 | 63 | 7 | 265 | 488 | 205,3 | 381 | * | * |
| 400-0039 | 80 | 120 | 185 | 95 | 71 | 55 | 7 | 63 | 7 | 265 | 488 | 205,3 | 381 | * | * |
轴承采用 ZRS 密封结构
型号 400-0053 与 400-0054 为无润滑孔设计。
载荷说明：
C：动载荷
Co：静载荷
Ca：轴向动载荷
Coa：轴向静载荷
复合滚轮轴承固定式 - 技术特性

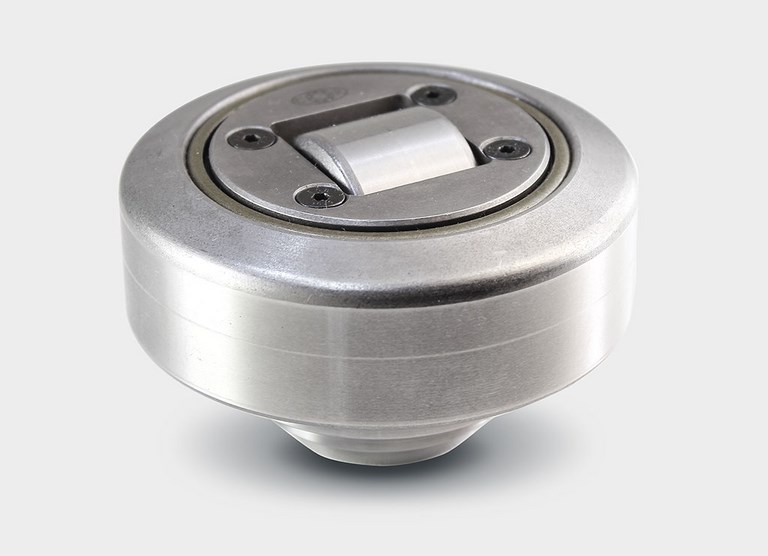

固定式复合滚轮轴承特别适用于叉车门架及各类采用轧制型材或挤压型材的移动与搬运系统。
轴向部分与径向部分的最佳组合设计，使轴承在极小尺寸条件下依然具备高承载能力，同时也便于安装于各种结构系统中。
固定式复合滚轮轴承具有以下技术特点：
¡ 外圈及轴向滚轮采用 20CrMnTi 渗碳淬火钢制造。
¡ 该材料具备优异的抗应力性能和抗冲击性能，表面硬度可达到 60±2 HRC。
¡ 内圈与销轴采用整体淬硬 100Cr6 轴承钢制造，具有极高的耐磨性和抗应力性能，硬度同样可达到 60±2 HRC。
¡ C.R. 近年来开发的 ZRS 密封系统，可有效防止灰尘、水分、氧化皮等外部杂质进入轴承内部，同时避免润滑脂泄漏。
¡ 侧向止推盖同样采用渗碳淬火钢制造。
¡ 中央支点轴采用低碳钢 C20/C45 制成，具有高强度，并非常适合焊接加工。
