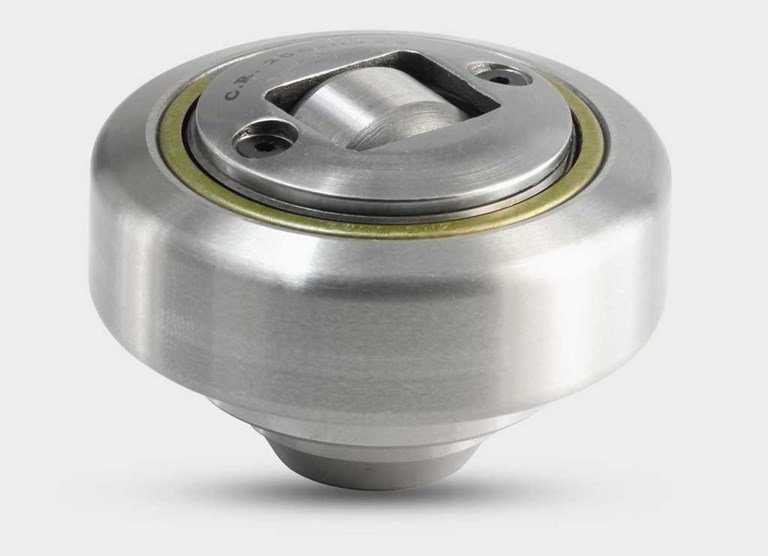

可调式复合滚轮轴承
搬运设备用复合轴承 - 可调式复合滚轮轴承

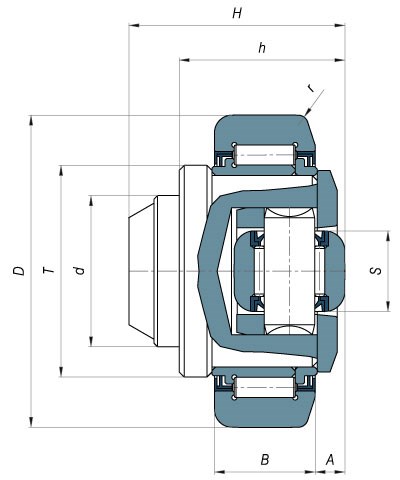

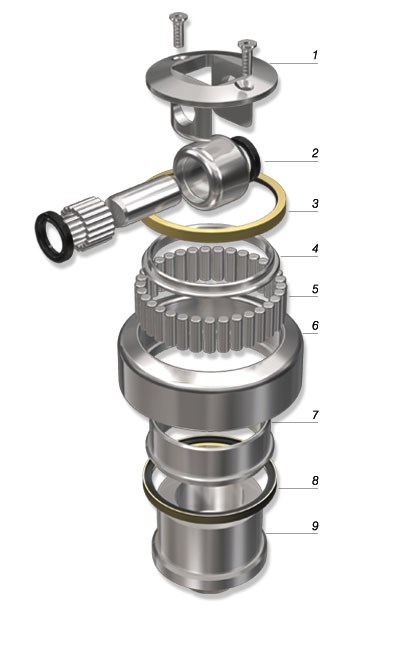

可调式复合滚轮轴承 - 技术图纸与爆炸图
1. 支撑盖
2. 轴向部件
3. ZRS 密封圈
4. 支撑止推环
5. 圆柱滚子
6. 外圈
7. 内圈
8. ZRS 密封圈
9. 支点轴
可调式复合滚轮轴承 - 技术数据
| C.R. 型号/编号 | 内径 d(mm) | 总高度 T(mm) | 外径 D(mm) | 总高度 H(mm) | 安装高度 h(mm) | 宽度 B(mm) | 边距 A(mm) | 厚度 S(mm) | 圆角半径 r(mm) | 动载荷 C(kN) | 静载荷 Co(kN) | 轴向动载荷 Ca(kN) | 轴向静载荷 Coa(kN) | 配合直径 Ø(mm) | 型材规格 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0072 | 30 | 42 | 62 | 43 | 33 | 20 | 5,5 | 16 | 3 | 39 | 65,2 | 5,8 | 6 | 62,5 | 2890 |
| 400-0073 | 35 | 48 | 70,1 | 48 | 40 | 23 | 6,5 | 16 | 4 | 55,5 | 91,7 | 5,8 | 6 | 70,7 / 70,4 | 2867 |
| 400-0074 | 40 | 53 | 77,7 | 51 | 39,5 | 23 | 7 | 21 | 4 | 58,4 | 100 | 13,2 | 14,5 | 78,1 / 78,5 | 2810 |
| 400-0076 | 45 | 59 | 88,4 | 61 | 48 | 30 | 7 | 21 | 3 | 83,8 | 132,3 | 13,2 | 14,5 | 88,9 | 2811 |
| 400-0078 / L | 60 | 71 | 107,7 | 73 | 59 | 31 | 8 | 33 | 5 | 94,2 | 160,7 | 25 | 28 | 108,2 / 108,5 | 2862 |
| 400-0079 | 60 | 80 | 123 | 75,8 | 59,5 | 37 | 8 | 33 | 5 | 128 | 226,8 | 25 | 28 | * | 2891 |
| 400-0080 | 60 | 103 | 149 | 89 | 69 | 45 | 15 | 50 | 5 | 172,3 | 325,9 | 83 | 130 | * | 2757 |
轴承采用 ZRS 密封结构
C：动载荷
Co：静载荷
Ca：轴向动载荷
Coa：轴向静载荷
尺寸“边距A”的调节，是通过在主支撑滚轮与侧向导向轴承支撑滚轮之间增加调整垫圈来实现。
可提供厚度为 0.3 mm、0.5 mm 和 1 mm 的调整垫圈。
复合滚轮轴承可调式 - 技术特性
可调式复合滚轮轴承与固定式复合滚轮轴承具有相同的技术特性。
唯一的区别在于：可通过调整垫圈，对轴承与型材之间的间距进行调节。
可调式复合滚轮轴承具有以下技术特点：
¡ 外圈及轴向滚轮采用 20CrMnTi 渗碳淬火钢制造。
¡ 该材料具备优异的抗应力性能和抗冲击性能，表面硬度可达到 60±2 HRC。
¡ 内圈与销轴采用整体淬硬 100Cr6 轴承钢制造，具有极高的耐磨性和抗应力性能，硬度同样可达到 60±2 HRC。
¡ C.R. 近年来开发的 ZRS 密封系统，可有效防止灰尘、水分、氧化皮等外部杂质进入轴承内部，同时避免润滑脂泄漏。
¡ 侧向止推盖同样采用渗碳淬火钢制造。
¡ 中央支点轴采用低碳钢 C20/C45 制成，具有高强度，并非常适合焊接加工。
¡ 支撑滚轮采用 20CrMo 钢制造，可通过厚度为 0.3 mm 至 0.5 mm 的调整垫圈，对型材与轴承之间的轴向间隙进行调节。
