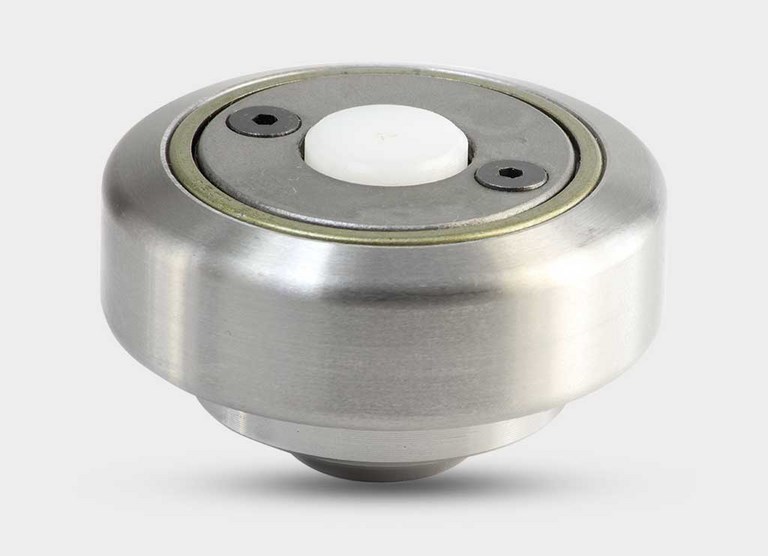

带盖可调式复合滚轮轴承
搬运设备用复合轴承 - 带盖可调式复合滚轮轴承

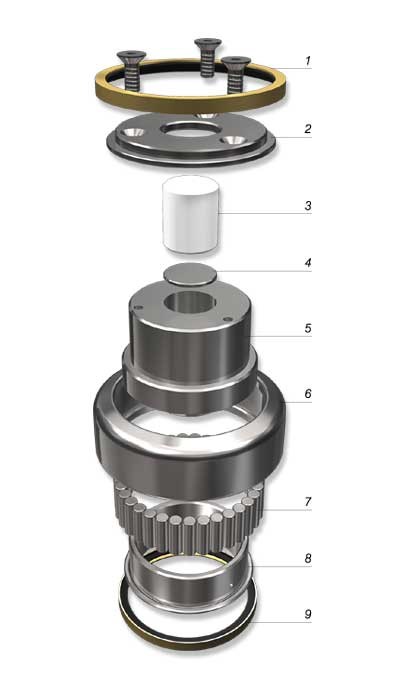

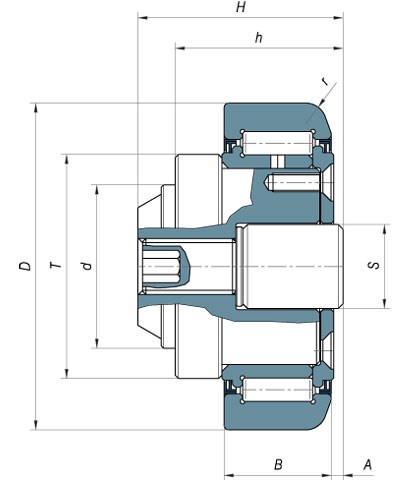

带盖可调式复合滚轮轴承 - 技术图纸与爆炸图
1. ZRS 密封圈
2. 支撑止推环
3. 端盖
4. 垫圈
5. 支点轴
6. 外圈
7. 圆柱滚子
8. 内圈
9. ZRS 密封圈
带盖可调式复合滚轮轴承 - 技术数据
| C.R. 型号/编号 | 内径 d(mm) | 总高度 T(mm) | 外径 D(mm) | 总高度 H(mm) | 安装高度 h(mm) | 宽度 B(mm) | 边距 A(mm) | 厚度 S(mm) | 圆角半径 r(mm) | 动载荷 C(kN) | 静载荷 Co(kN) | 配合直径 Ø(mm) | 型材规格 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0562 | 30 | 42 | 62 | 37,5 | 30,5 | 20 | 2,5 | 18 | 3 | 39 | 65,2 | 62,5 | 2890 |
| 400-0563 | 35 | 48 | 70,1 | 44 | 36 | 23 | 2,5 | 18 | 4 | 55,5 | 91,7 | 70,7 / 70,4 | 2867 |
| 400-0564 | 40 | 53 | 77,7 | 48 | 36,5 | 23 | 3 | 22 | 4 | 58,4 | 100 | 78,1 / 78,5 | 2810 |
| 400-0565 | 35 | 59 | 88,4 | 57 | 44 | 30 | 3,5 | 30 | 3 | 83,8 | 132,3 | 88,9 | 2811 |
| 400-0566 | 60 | 71 | 107,7 | 69 | 55 | 31 | 4 | 25 | 5 | 94,2 | 160,7 | 108,2 / 108,5 | 2862 |
| 400-0567 | 60 | 80 | 123 | 72,3 | 56 | 37 | 5 | 40 | 5 | 128 | 226,8 | * | 2891 |
| 400-0568 | 60 | 108 | 149 | 78,5 | 58,5 | 45 | 5,5 | 40 | 3 | 172,3 | 325,9 | * | 2757 |
| 400-0569 | 60 | 108 | 149 | 86 | 67 | 45 | 5,5 | 40 | 3 | 172,3 | 325,9 | * | 2757 |
轴承采用 ZRS 密封结构。
C：动载荷
Co：静载荷
Ca：轴向动载荷
Coa：轴向静载荷
尺寸“A”的调节，可通过旋转安装于支点轴中的螺钉来实现。
复合滚轮轴承带盖可调式 - 技术特性
采用塑料端盖的带盖可调式复合滚轮轴承，在承受载荷时依然能够保持较高强度，同时可方便地调节型材与轴承之间的间距。
其调节方式为：通过移动安装于支点轴中心并作用于端盖上的螺钉，实现间距调整。
带盖可调式复合滚轮轴承具有以下技术特点：
¡ 外圈采用 20CrMnTi 渗碳淬火钢制造，具备优异的抗应力性能和抗冲击性能，表面硬度可达到 60±2 HRC。
¡ 内圈采用整体淬硬 100Cr6 轴承钢制造，硬度达到 60±2 HRC，具有极高的耐磨性与抗应力性能。
¡ C.R. 近年来开发的 ZRS 密封系统，可有效防止灰尘、水分、氧化皮等外部杂质进入轴承内部，同时避免润滑脂泄漏。
¡ 侧向止推盖同样采用渗碳淬火钢制造。
¡ 中央支点轴采用低碳钢 C20/C45 制成，具有高强度，并非常适合焊接加工。
¡ 导向侧盖采用塑料合金材料制造，具有优异的耐磨性能及抗外部损伤能力。
