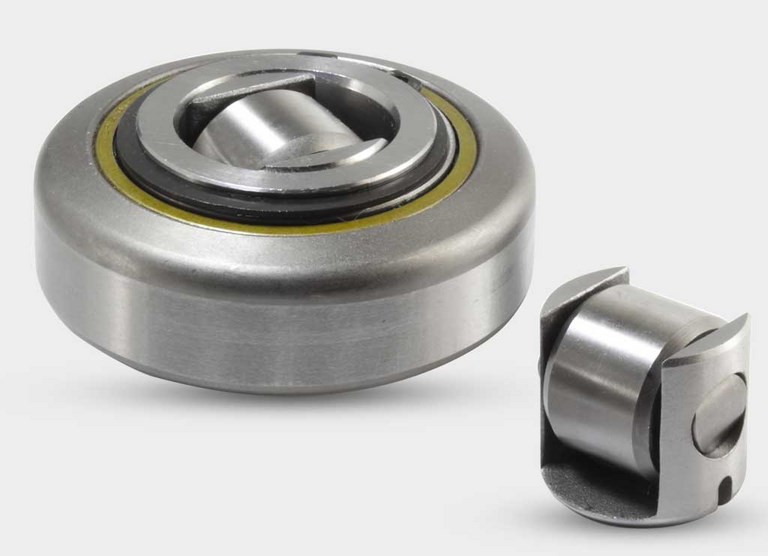

带钢盖可调式复合滚轮轴承
搬运设备用复合轴承 - 带钢盖可调式复合滚轮轴承

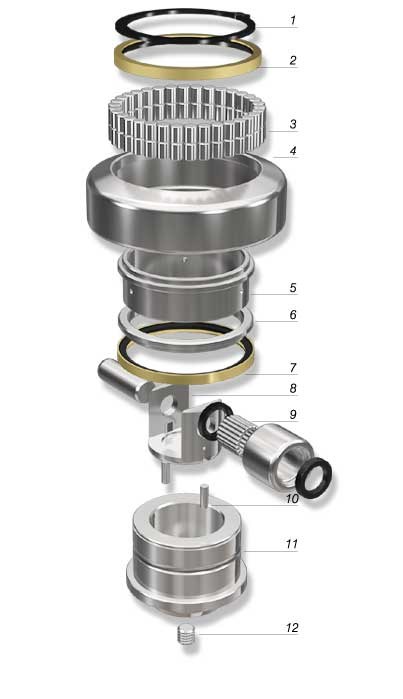

带钢盖可调式复合滚轮轴承 - 技术图纸与爆炸图
1. Seeger卡簧
2. ZRS 密封圈
3. 圆柱滚子
4. 外圈
5. 内圈
6. 支撑止推环
7. ZRS 密封圈
8. 支撑件
9. 轴向部件
10. 销轴
11. 支点轴
12. 调节螺钉

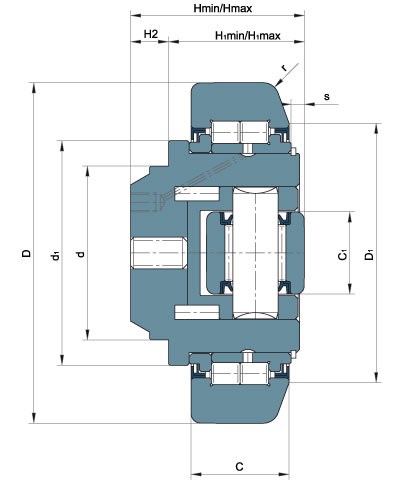

带钢盖可调式复合滚轮轴承 - 技术数据
| C.R. 型号/编号 | 内径 d(mm) | 外径 D(mm) | 宽度 C(mm) | 最小高度 Hmin(mm) | 最大高度 Hmax(mm) | 最小安装高度 H1min(mm) | 最大安装高度 H1max(mm) | 高度 H2(mm) | 外径 D1(mm) | 宽度 C1(mm) | 内径 d1(mm) | 圆角半径 r(mm) | 动载荷 C(kN) | 静载荷 Co(kN) | 轴向动载荷 Ca(kN) | 轴向静载荷 Coa(kN) | 型材规格 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0301 | 30 | 62 | 20 | 38 | 40 | 30,5 | 32,5 | 7 | 50 | - | 42 | 3 | 31 | 35,5 | - | - | 2890 |
| 400-0302 | 35 | 70,1 | 23 | 38,5 | 40,5 | 31,5 | 33,5 | 7 | 57 | - | 48 | 4 | 45,5 | 51 | - | - | 2867 |
| 400-0303 | 40 | 77,7 | 23 | 40,7 | 42,7 | 31,7 | 33,7 | 9 | 61 | - | 54 | 4 | 48 | 56,8 | - | - | 2810 |
| 400-0305 | 45 | 88,9 | 30 | 48,5 | 51 | 36,5 | 39 | 12 | 68 | 21 | 59 | 3 | 68 | 72 | 15 | 15 | 2811 |
| 400-0306 | 50 | 101,9 | 28 | 46 | 48,5 | 33 | 35,5 | 13 | 77 | 24 | 67 | 4 | 73 | 82 | 18 | 19 | 2912 |
| 400-0307 | 55 | 107,7 | 31 | 53,5 | 56,5 | 41,5 | 44,5 | 12 | 82 | 30 | 71 | 5 | 81 | 95 | 31 | 36 | 2862 |
| 400-0308 | 60 | 123 | 33 | 61,5 | 64,5 | 49,5 | 52,5 | 12 | 94 | 30 | 80 | 5 | 110 | 132 | 31 | 36 | 2891 |
| 400-0309 | 60 | 149 | 43 | 75,5 | 79 | 58,5 | 62 | 17 | 116 | 45 | 103 | 3 | 151 | 192 | 68 | 71 | 2757 |
轴承采用 ZRS 密封结构。
C：动载荷
Co：静载荷
Ca：轴向动载荷
Coa：轴向静载荷
复合滚轮轴承带钢盖可调式 - 技术特性
与前述系列相同，带钢盖可调式复合滚轮轴承在承受载荷方面具有极高强度，同时还具备便捷的轴向调节系统。
该系列同样通过作用于端盖上的中央调节螺钉，实现间距调节。
相比采用塑料端盖的可调式结构，该系列能够承受更高的轴向载荷，因此其磨损也明显更低。
带钢盖可调式复合滚轮轴承具有以下技术特点：
¡ 外圈采用 20CrMnTi 渗碳淬火钢制造，具备优异的抗应力性能和抗冲击性能，表面硬度可达到 60±2 HRC。
¡ 内圈采用整体淬硬 100Cr6 轴承钢制造，硬度达到 60±2 HRC，具有极高的耐磨性与抗应力性能。
¡ C.R. 近年来开发的 ZRS 密封系统，可有效防止灰尘、水分、氧化皮等外部杂质进入轴承内部，同时避免润滑脂泄漏。
¡ 侧向止推盖同样采用渗碳淬火钢制造。
¡ 中央支点轴采用低碳钢 C20/C45 制成，具有高强度，并非常适合焊接加工。
¡ 导向侧盖采用 20CrMnTi 渗碳淬火钢制造，具备极高的抗应力性能与抗冲击性能，表面硬度可达到 60±2 HRC。
