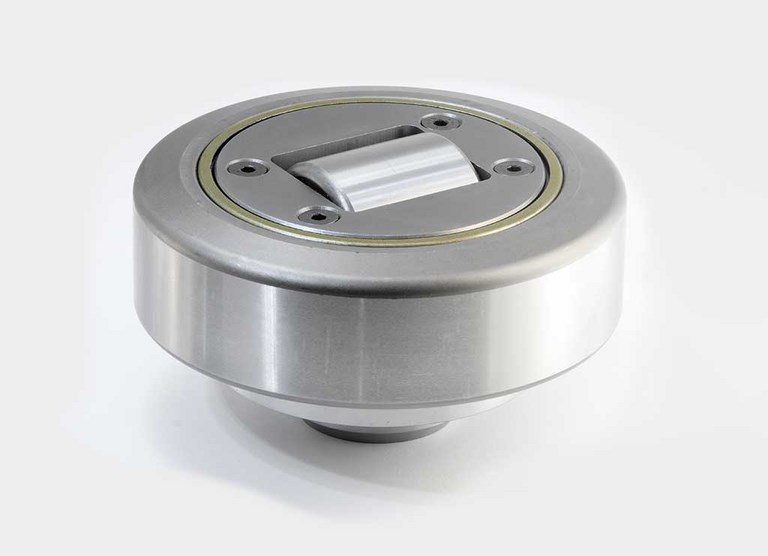

高速型复合滚轮轴承
搬运设备用复合轴承 - 高速型复合滚轮轴承

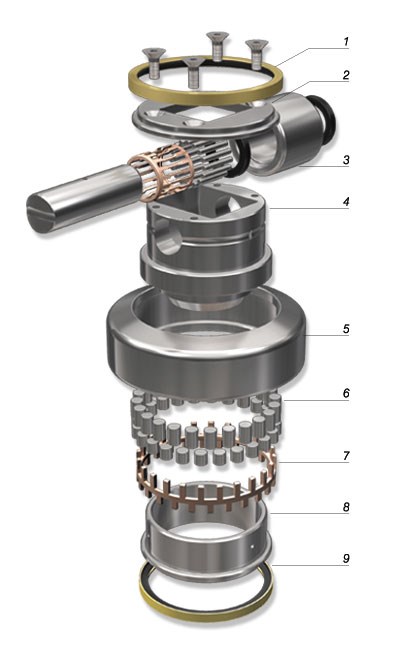

高速型复合滚轮轴承 - 技术图纸与爆炸图
1. ZRS 密封圈
2. 支撑止推环
3. 轴向部件
4. 支点轴
5. 外圈
6. 圆柱滚子
7. 保持架
8. 内圈
9. ZRSs 密封圈

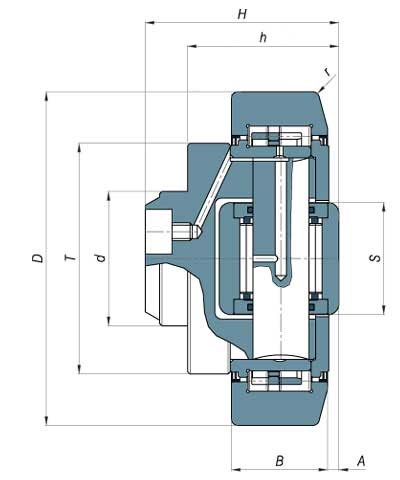

高速型复合滚轮轴承 - 技术数据
| C.R. 型号/编号 | 内径 d(mm) | 总高度 T(mm) | 外径 D(mm) | 总高度 H(mm) | 安装高度 h(mm) | 宽度 B(mm) | 边距 A(mm) | 厚度 S(mm) | 圆角半径 r(mm) | 动载荷 C(kN) | 静载荷 Co(kN) | 轴向动载荷 Ca(kN) | 轴向静载荷 Coa(kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0235 | 45 | 59 | 88,9 | 57 | 44 | 30 | 3,5 | 26 | 3 | 46,6 | 50 | 26 | 32,2 |
| 400-0227 | 60 | 71 | 107,7 | 69 | 55 | 31 | 4 | 34 | 5 | 76 | 90 | 30 | 32 |
| 400-0228 | 60 | 80 | 123 | 72,3 | 56 | 37 | 5 | 40 | 5 | 106 | 120 | 42 | 46 |
| 400-0229 | 60 | 108 | 149 | 86 | 67 | 45 | 5 | 50 | 3 | 129 | 180 | 62 | 70 |
| 400-0230 | 80 | 120 | 185 | 90,5 | 76 | 55 | 7 | 65 | 7,5 | 170 | 250 | 80 | 104 |
轴承采用 ZRS 密封结构。
轴承配备润滑孔设计。
C：动载荷
Co：静载荷
Ca：轴向动载荷
Coa：轴向静载荷
复合滚轮轴承高速型 - 技术特性
高速型复合滚轮轴承保持了固定式复合滚轮轴承相同的技术特性。
其径向部分与轴向部分均配备青铜保持架，因此能够在高转速条件下运行。
此外，该系列还采用 Viton 密封件，可适用于重载工况及高温环境。
高速型复合滚轮轴承具有以下技术特点：
¡ 外圈及轴向滚轮采用 20CrMnTi 渗碳淬火钢制造。该材料具备优异的抗应力性能和抗冲击性能，表面硬度可达到 60±2 HRC。
¡ 内圈与销轴采用整体淬硬 100Cr6 轴承钢制造，具有极高的耐磨性和抗应力性能，硬度同样可达到 60±2 HRC。
¡ 径向部分采用 ZRS 或 ZZ 密封结构，而轴向部分采用 Viton 密封件，以确保轴承在高温工况下依然具备可靠的防护性能。
¡ 侧向止推盖采用渗碳淬火钢制造。
¡ 中央支点轴采用低碳钢 C20/C45 制成，具有高强度，并非常适合焊接加工。
¡ 径向部分与轴向部分内部的保持架均采用青铜材料制造。径向游隙可提供从 CN 到 C3 的不同等级。
