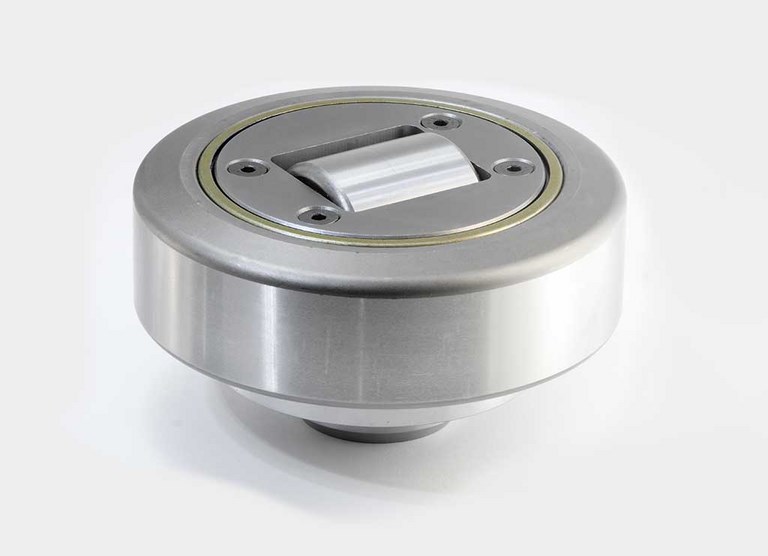

精密型复合滚轮轴承
搬运设备用复合轴承 - 精密型复合滚轮轴承

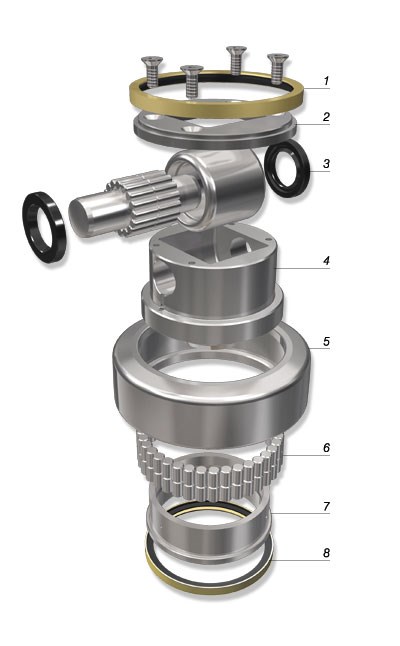

精密型复合滚轮轴承 - 技术图纸与爆炸图
1. ZRS 密封圈
2. 支撑止推环
3. 轴向部件
4. 支点轴
5. 外圈
6. 圆柱滚子
7. 内圈
8. ZRS 密封圈
精密型复合滚轮轴承 - 技术数据

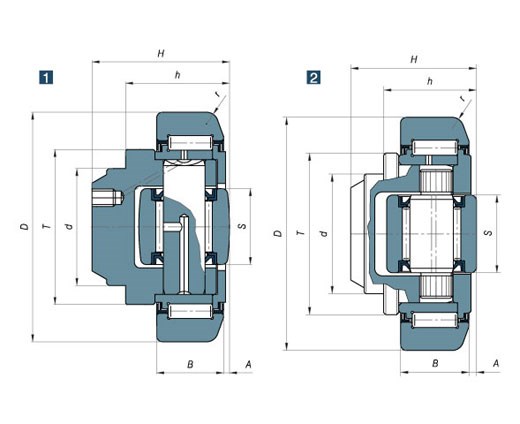

| C.R. 型号/编号 | 内径 d(mm) | 总高度 T(mm) | 外径 D(mm) | 总高度 H(mm) | 最小/最大安装高度 hmin/max(mm) | 宽度 B(mm) | 边距 A(mm) | 厚度 S(mm) | 圆角半径 r(mm) | 动载荷 C(kN) | 静载荷 Co(kN) | 轴向动载荷 Ca(kN) | 轴向静载荷 Coa(kN) | 型材规格 | 参考类型 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DR 400-0054 | 30 | 42 | 64,8 | 37,5 | 30,5 | 20 | 2,5 | 20 | 3 | 39 | 65,2 | 14,4 | 21 | EC 065 L | 1 |
| DR 400-0454 | 30 | 42 | 64,8 | 37,5 | 30,5 - 32 | 20 | 4 | 20 | 3 | 39 | 65,2 | 16 | 25 | EC 065 L | 2 |
| DR 400-0055 | 35 | 48 | 73,8 | 44 | 36 | 23 | 2,5 | 22 | 4 | 55,5 | 91,7 | 17,6 | 25 | EC 074 L | 1 |
| DR 400-0455 | 35 | 48 | 73,8 | 44 | 36 - 37,5 | 23 | 4 | 20 | 4 | 55,5 | 91,7 | 16 | 25 | EC 074 L | 2 |
| * DR 400-0056 | 40 | 54 | 81,8 | 48 | 36,5 | 23 | 3 | 26 | 4 | 58,4 | 100 | 23,2 | 35,8 | EC 082 L | 1 |
| DR 400-0456 | 40 | 54 | 81,8 | 48 | 37 - 38,5 | 23 | 3,5 | 26 | 4 | 58,4 | 100 | 23 | 36 | EC 082 L | 2 |
| * DR 400-0058 | 45 | 59 | 92,8 | 57 | 44 | 30 | 3,5 | 26 | 3 | 83,8 | 132,3 | 27,7 | 42 | EC 093 L | 1 |
| DR 400-0458 | 45 | 59 | 92,8 | 57 | 44 - 45,5 | 30 | 4 | 26 | 4 | 83,8 | 132,3 | 23 | 36 | EC 093 L | 2 |
| * DR 400-0061 | 60 | 71 | 111,8 | 69 | 55 | 31 | 4 | 34 | 5 | 94,2 | 160,7 | 38,6 | 65,2 | EC 112 L | 1 |
| DR 400-0461 | 60 | 69 | 111,8 | 69 | 55 - 57 | 31 | 4 | 30 | 5 | 94,2 | 160,7 | 32 | 50 | EC 112 L | 2 |
| * DR 400-0062 | 60 | 80 | 127,8 | 72,3 | 56 | 37 | 5 | 40 | 5 | 128 | 226,8 | 53 | 92 | EC 128 L | 1 |
| DR 400-0462 | 60 | 80 | 127,8 | 72,3 | 56 - 60 | 37 | 5 | 34 | 5 | 128 | 226,8 | 41 | 72 | EC 128 L | 2 |
| * DR 400-0063 | 60 | 103 | 153,8 | 78,5 | 58,5 | 43 | 5,5 | 50 | 3 | 172,3 | 325,9 | 133,3 | 244 | EC 154 L | 1 |
| DR 400-0463 | 60 | 108 | 153,8 | 78,5 | 58,5 - 62,5 | 45 | 6 | 34 | 3 | 172,3 | 325,9 | 41 | 72 | EC 154 L | 2 |
轴承采用 ZRS 密封结构。
带“*”标记的型号（DR 400-0056、DR 400-0058、DR 400-0061、DR 400-0062、DR 400-0063）配备润滑孔设计。
C：动载荷
Co：静载荷
Ca：轴向动载荷
Coa：轴向静载荷
复合滚轮轴承精密型 - 技术特性
精密复合滚轮轴承具有与固定式复合滚轮轴承及带偏心销可调式复合滚轮轴承相同的技术特性。
由于该系列主要应用于精加工型材，因此其外径尺寸相比标准型号更大。
型材与轴承之间的高精度配合，相较于直线导轨系统，是一种更加经济且高效的解决方案。
目前，该类轴承越来越多地被用于替代传统直线导轨系统。
