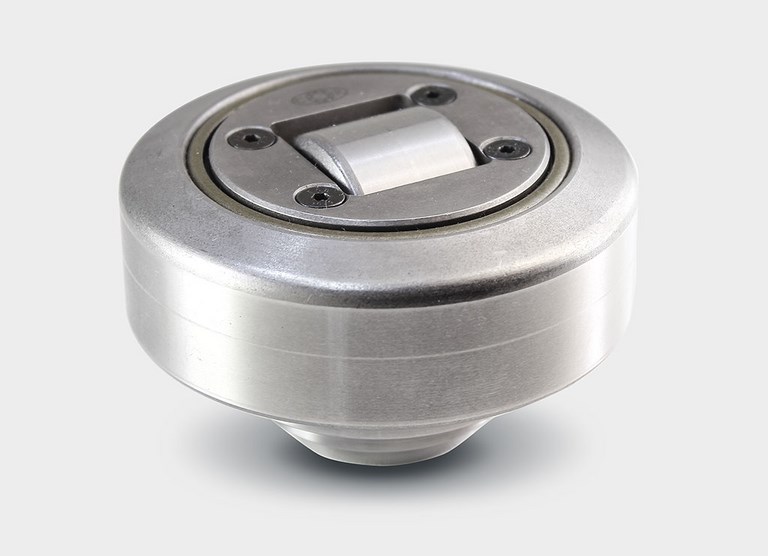

标准导轨用复合滚轮轴承
搬运设备用复合轴承 - 标准导轨用复合滚轮轴承

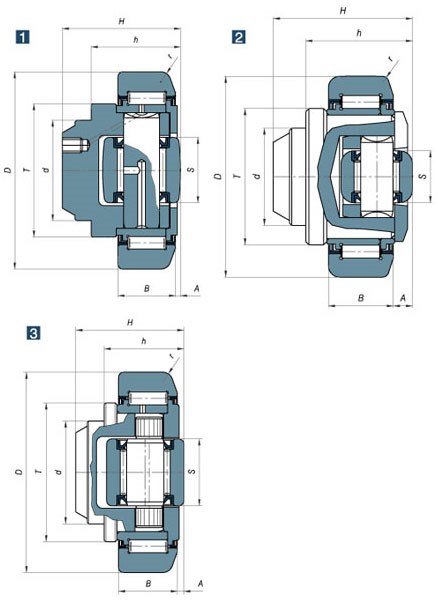

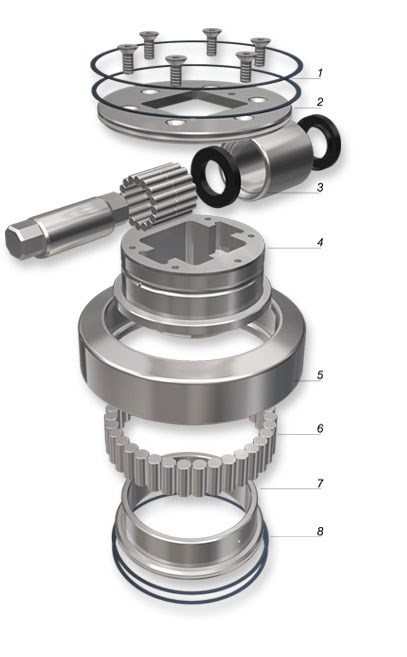

标准导轨用复合滚轮轴承 - 技术图纸与爆炸图
1. ZRS 密封圈
2. 支撑止推环
3. 轴向部件
4. 支点轴
5. 外圈
6. 圆柱滚子
7. 内圈
8. ZRS 密封圈
标准导轨用复合滚轮轴承 - 技术数据
| C.R. 型号/编号 | 内径 d(mm) | 总高度 T(mm) | 外径 D(mm) | 总高度 H(mm) | 安装高度 h(mm) | 宽度 B(mm) | 边距 A(mm) | 厚度 S(mm) | 圆角半径 r(mm) | 动载荷 C(kN) | 静载荷 Co(kN) | 轴向动载荷 Ca(kN) | 轴向静载荷 Coa(kN) | 定制配合直径 Ø（按需求提供） | 型材规格 | 参考类型 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0055/1 | 35 | 48 | 70,1 | 40 | 30,5 | 23 | 2,5 | 22 | 4 | 55,5 | 91,7 | 17,6 | 25 | 70,4 / 70,7 | 3018 | 1 |
| 400-0057 | 40 | 53 | 77,7 | 40,7 | 29 | 23 | 3 | 26 | 4 | 58,4 | 100 | 28,2 | 35,8 | 78,1 / 78,5 | 3019 | 1 |
| 400-0075 | 40 | 53 | 77,7 | 45 | 34 | 23 | 7 | 21 | 4 | 58,4 | 100 | 28,2 | 35,8 | 78,1 / 78,5 | 3019 | 2 |
| 400-0457/E | 40 | 54 | 77,7 | 40 | 29 | 23 | 3,5 | 26 | 4 | 58,4 | 100 | 28,2 | 35,8 | * | 3019 | 3 |
| 400-0058/52 | 45 | 59 | 88,4 | 52 | 39 | 30 | 3,5 | 26 | 3 | 83,8 | 132,3 | 27,7 | 42 | 88,9 | 3020 | 1 |
| 400-0059 | 50 | 67 | 101,2 | 46 | 33 | 28 | 3 | 30 | 3 | 91 | 150 | 31 | 49 | 101,9 | 2912 | 1 |
| 400-0077 | 50 | 67 | 101,2 | 50,5 | 37,5 | 28 | 7 | 21 | 3 | 91 | 150 | 13,2 | 14,5 | 101,9 | 2912 | 2 |
| 400-0459/E | 50 | 69 | 101,2 | 46 | 33 | 26 | 4,5 | 30 | 3 | 91 | 150 | 31 | 49 | * | 2912 | 3 |
| 400-0060 | 55 | 71 | 107,7 | 53 | 39 | 31 | 3 | 34 | 5 | 92,5 | 157 | 38 | 65 | 108,2 / 108,5 | 3100 | 1 |
| 400-0078 | 55 | 71 | 107,7 | 58,5 | 44,5 | 31 | 8 | 33 | 5 | 92,5 | 157 | 25 | 28 | 108,2 / 108,5 | 3100 | 2 |
| 400-0460/E | 55 | 69 | 107,7 | 54 | 40 | 31 | 4 | 30 | 5 | 92,5 | 157 | 31 | 49 | * | 3100 | 3 |
| 400-0259 | 55 | 76 | 123,5 | 57 | 42 | 33 | 4,5 | 33 | 5 | 109,7 | 185,7 | 25 | 28 | * | 3353 | 2 |
轴承采用 ZRS 密封结构。
带“*”标记的型号（400-0457/E、400-0058/52、400-0059/E、400-0060/E）配备润滑孔设计。
C：动载荷
Co：静载荷
Ca：轴向动载荷
Coa：轴向静载荷
复合滚轮轴承标准导轨用 - 技术特性
“I”型材用复合滚轮轴承保留了标准系列产品的全部技术特性。
该系列产品专门应用于叉车门架制造领域。
“I”型材用复合滚轮轴承同时具备固定式复合滚轮轴承以及带偏心销可调式复合滚轮轴承的相同技术特性。
