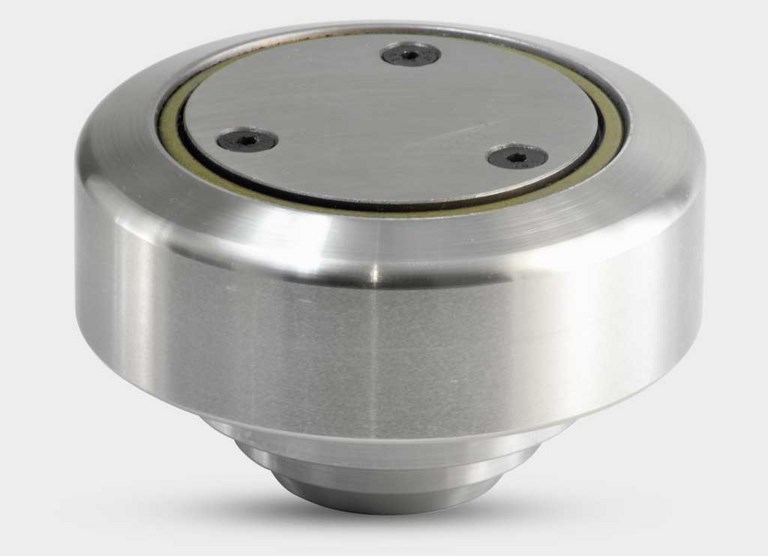

带支点径向轴承
搬运设备用复合轴承 - 带支点径向轴承

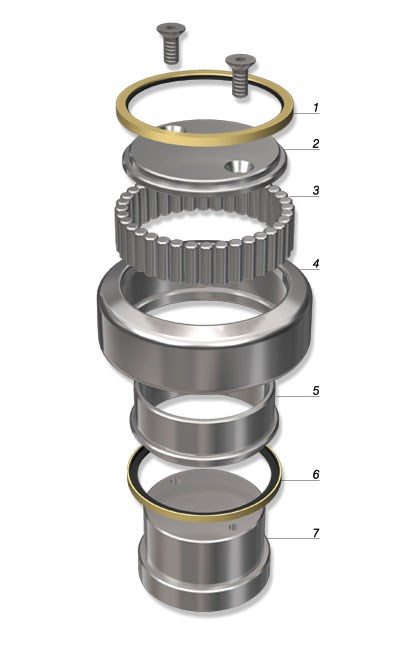

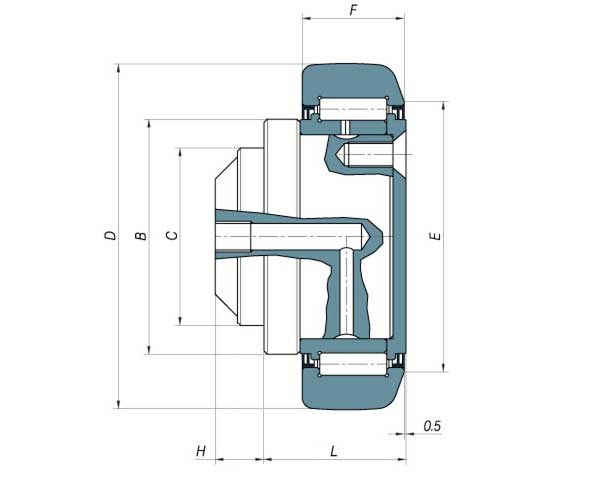

带支点径向轴承 - 技术图纸与爆炸图
1. ZrRS 密封圈
2. 支撑止推环
3. 圆柱滚子
4. 外圈
5. 内圈
6. ZrRS 密封圈
7. 支点轴
带支点径向轴承 - 技术数据
| C.R. 型号/编号 | 宽度 C(mm) | 宽度 B(mm) | 外径 D(mm) | 长度 L(mm) | 宽度 F(mm) | 高度 H(mm) | 外径 E(mm) | 动载荷 C(kN) | 静载荷 Co(kN) | 型材规格 |
|---|---|---|---|---|---|---|---|---|---|---|
| * 200-0856 | 25 | 42 | 62 | 23,5 | 20 | 7 | 50 | 39 | 65,2 | 2890 |
| * 200-0363 | 30 | 42 | 62 | 29,5 | 20 | 7 | 50 | 39 | 65,2 | 2890 |
| 200-0360 | 35 | 48 | 70,1 | 33,5 | 23 | 8,2 | 57 | 55,5 | 91,7 | 2867 |
| 900-2102 | 40 | 53 | 78,1 | 32 | 23 | 11 | 61 | 58,4 | 100 | 2810 |
| 200-0448 | 45 | 59 | 88,9 | 41 | 30 | 13 | 68 | 83,8 | 132,3 | 2811 |
| 200-1641 | 55 | 69 | 107,7 | 35 | 31 | 14 | 82 | 94,2 | 160,7 | 3100 |
| 200-1641 / 1 | 60 | 69 | 107,7 | 50,5 | 31 | 14 | 82 | 94,2 | 160,7 | 2862 |
| 200-1642 | 60 | 79 | 123 | 51,5 | 37 | 16,3 | 92 | 128 | 226,8 | 2891 |
| 200-1643 | 60 | 103 | 149 | 54 | 43 | 20 | 116 | 172,3 | 325,9 | 2757 |
轴承采用 ZRS 密封结构。
型号 2.0856 与2.0363 为 “Long Life” 长寿命版本。
C：动载荷
Co：静载荷
径向轴承带支点 - 技术特性
带支点径向轴承保持了复合滚轮轴承相同的结构特性。不同之处在于，该系列轴承内部不包含轴向导向结构。
因此，这类轴承主要应用于无需承受差异化载荷的工况领域。
带支点径向轴承具有以下技术特点：
¡ 外圈采用 20CrMnTi 渗碳钢制造。该材料具备优异的抗应力性能及抗冲击性能，表面硬度达到 60±2 HRC。
¡ 内圈采用整体淬硬 100Cr6 轴承钢制造，具有极高的耐磨性与抗疲劳性能，硬度达到 60±2 HRC。
¡ C.R. 近年来开发的 ZRS 密封系统，可有效防止灰尘、水分、氧化皮等外部杂质进入轴承内部，同时避免润滑脂泄漏。
¡ 侧向止推环同样采用渗碳钢制造。
¡ 中央支点轴采用低碳钢 C20/C45 制成，该材料具有良好的强度性能及优异的焊接性能。
