安装板式复合滚轮轴承

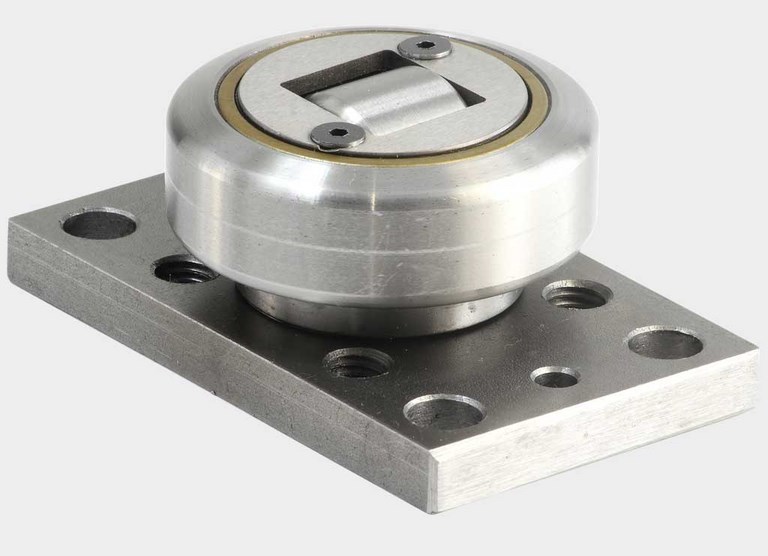

搬运设备用复合轴承 - 安装板式复合滚轮轴承

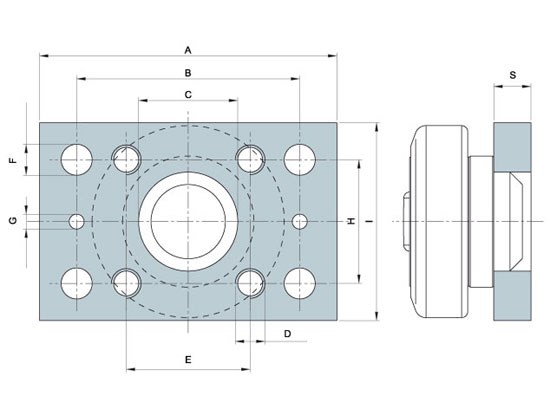

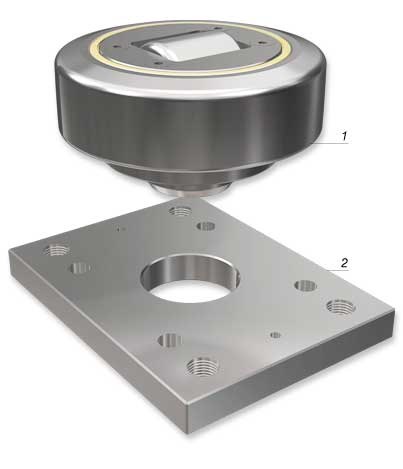

安装板式复合滚轮轴承 - 技术图纸与爆炸图
1. 复合滚轮轴承
2. 安装板
安装板式复合滚轮轴承 - 技术数据
| 组合编号（1）+（2） | 轴承编号（1） | 安装板编号（2） | 长度 A(mm) | 宽度 B(mm) | 宽度 C(mm) | 螺纹规格 D(mm) | 长度 E(mm) | 孔径 F(mm) | 孔距 G(mm) | 长度 H(mm) | 长度 I(mm) | 厚度 S(mm) | 型材规格 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0631 | 4-0053 | 8-0288 | 90 | 70 | 30 | M.8 | 40 | 8,5 | 6 | 30 | 50 | 10 | EC053 |
| 400-0608 | 4-0054 | 8-0276 | 100 | 80 | 30 | M.10 | 40 | 10,5 | 6 | 40 | 60 | 10 | 2890 |
| 400-0609 | 4-0072 | 8-0276 | 100 | 80 | 30 | M.10 | 40 | 10,5 | 6 | 40 | 60 | 10 | 2890 |
| 400-0610 | 4-0055 | 8-0277 | 120 | 90 | 35 | M.12 | 50 | 12,5 | 6 | 50 | 80 | 15 | 2867 |
| 400-0611 | 4-0073 | 8-0277 | 120 | 90 | 35 | M.12 | 50 | 12,5 | 6 | 50 | 80 | 15 | 2867 |
| * 400-0612 | 4-0056 | 8-0278 | 120 | 90 | 40 | M.12 | 50 | 12,5 | 6 | 50 | 80 | 15 | 2810 |
| 400-0613 | 4-0074 | 8-0278 | 120 | 90 | 40 | M.12 | 50 | 12,5 | 6 | 50 | 80 | 15 | 2810 |
| * 400-0614 | 4-0058 | 8-0279 | 120 | 90 | 45 | M.16 | 90 | - | - | 90 | 120 | 20 | 2811 |
| 400-0615 | 4-0076 | 8-0279 | 120 | 90 | 45 | M.16 | 90 | - | - | 90 | 120 | 20 | 2811 |
| * 400-0616 | 4-0061 | 8-0280 | 180 | 140 | 60 | M.16 | 80 | 17 | 6 | 80 | 120 | 20 | 2862 |
| 400-0617 | 4-0078 / L | 8-0280 | 180 | 140 | 60 | M.16 | 80 | 17 | 6 | 80 | 120 | 20 | 2862 |
| * 400-0618 | 4-0062 | 8-0280 | 180 | 140 | 60 | M.16 | 80 | 17 | 6 | 80 | 120 | 20 | 2891 |
| 400-0619 | 4-0079 | 8-0280 | 180 | 140 | 60 | M.16 | 80 | 17 | 6 | 80 | 120 | 20 | 2891 |
| * 400-0620 | 4-0063 | 8-0281 | 200 | 160 | 60 | M.16 | 100 | 17 | 6 | 100 | 150 | 20 | 2757 |
| 400-0621 | 4-0080 | 8-0281 | 200 | 160 | 60 | M.16 | 100 | 17 | 6 | 100 | 150 | 20 | 2757 |
| * 400-0624 | 4-0011 | 8-0281 | 200 | 160 | 60 | M.16 | 100 | 17 | 6 | 100 | 150 | 20 | 2757 |
轴承采用 ZRS 密封结构。
带“*”标记的型号（400-0612、400-0614、400-0616、400-0618、400-0620、400-0624）配备润滑孔设计。
复合滚轮轴承安装板式 - 技术特性
C.R. 复合滚轮轴承通常采用安装板焊接结构。
该方案是一种理想的应用形式，因为焊接于安装板上的轴承可直接安装于设备结构上，具有装配与拆卸速度快、成本低的显著优势。
安装板式复合滚轮轴承可提供固定式或可调式两种结构形式。
