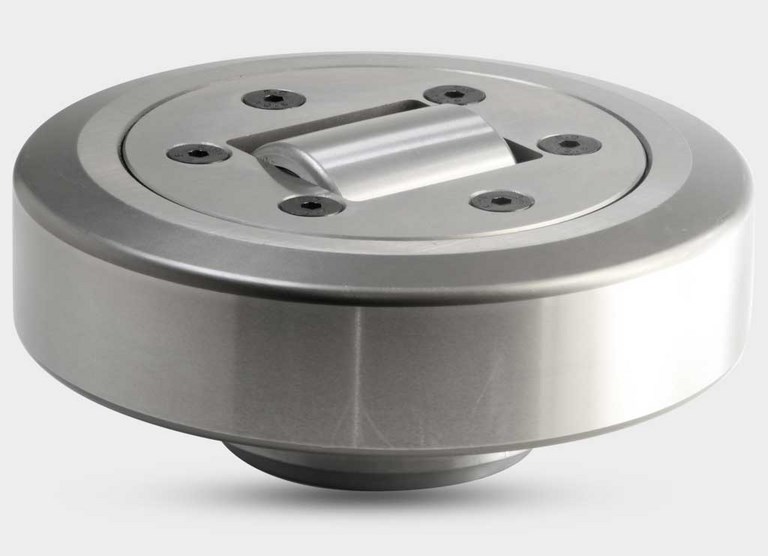

“JUMBO” 可调式复合滚轮轴承
搬运设备用复合轴承 - “JUMBO” 可调式复合滚轮轴承

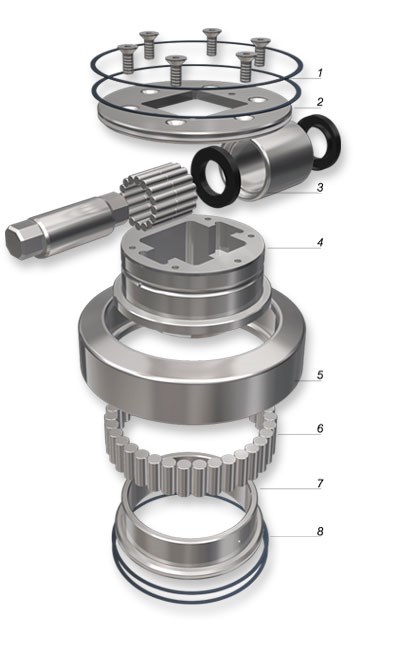

“JUMBO” 可调式复合滚轮轴承 - 技术图纸与爆炸图
1. Fey 密封圈
2. 支撑止推环
3. 轴向部件
4. 支点轴
5. 外圈
6. 圆柱滚子
7. 内圈
8. Fey 密封圈

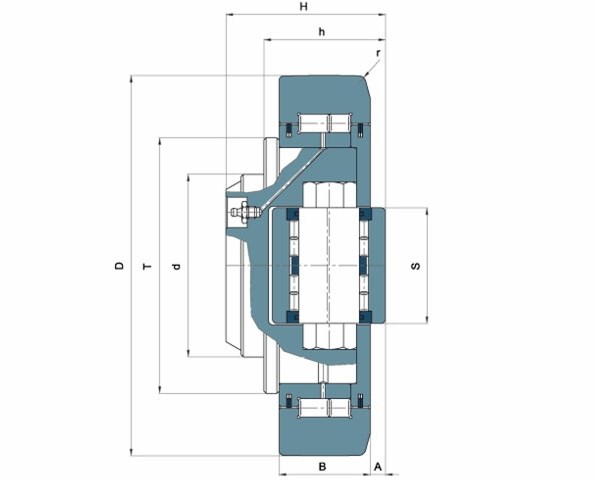

“JUMBO” 可调式复合滚轮轴承 - 技术数据
| C.R. 型号/编号 | 内径 d(mm) | 总高度 T(mm) | 外径 D(mm) | 总高度 H(mm) | 最小安装高度 hmin(mm) | 最大安装高度 hmax(mm) | 宽度 B(mm) | 边距 A(mm) | 厚度 S(mm) | 圆角半径 r(mm) | 动载荷 C(kN) | 静载荷 Co(kN) | 轴向动载荷 Ca(kN) | 轴向静载荷 Coa(kN) | 型材规格 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0089 | 80 | 113 | 165 | 69 | 53 | 56 | 40 | 5 | 50 | 3 | 213 | 388 | 85 | 133 | FM 165 |
| 400-0090 | 100 | 124 | 190 | 84,5 | 64,5 | 67,5 | 48 | 6,5 | 60 | 4 | 266 | 500 | 100 | 180 | FM 190 |
| 400-0091 | 110 | 146 | 220 | 94,5 | 74,5 | 77,5 | 58 | 6,5 | 75 | 5 | 326 | 681 | 138 | 257 | FM 220 |
| 400-0092 | 120 | 168 | 250 | 102 | 77 | 80 | 60 | 7 | 75 | 5 | 369 | 748 | 138 | 257 | FM 250 |
| 400-0093 | 150 | 188 | 280 | 119,5 | 89,5 | 93,5 | 72 | 7,5 | 90 | 5 | 489 | 1066 | 182 | 488 | FM 280 |
| 400-0094 | 140 | 218 | 320 | 135 | 110 | 114 | 85 | 10 | 90 | 8 | 542 | 1370 | 210 | 422 | * |
轴承采用 ZRS 密封结构。
尺寸“H”的调节可通过旋转轴向支点轴实现。
轴承配备润滑孔设计。
C：动载荷
Co：静载荷
Ca：轴向动载荷
Coa：轴向静载荷
复合滚轮轴承“JUMBO” 可调式 - 技术特性
“JUMBO” 加大型可调式复合滚轮轴承是一种在尺寸规格和技术性能方面均属于特殊系列的产品。
该系列广泛应用于大型叉车门架以及船舶、航空、钢铁等工业领域。
高承载能力与紧凑宽度设计，是该系列轴承的核心特点。
“JUMBO” 加大型可调式复合滚轮轴承具有以下技术特点：
¡ 外圈、轴向滚轮及小销轴采用 16CrNi4 钢制造。该材料具备极高的芯部强度，特别适用于承受冲击及高载荷工况，表面硬度达到 60±2 HRC。
¡ 内圈采用 100Cr6 轴承钢制造，硬度达到 60±2 HRC。
¡ 该系列广泛应用于大型叉车门架以及船舶、航空、钢铁等工业领域。
¡ 高承载能力与紧凑宽度设计，是该系列轴承的重要特征。
¡ “JUMBO” 加大型可调式复合滚轮轴承通常采用 ZZ 密封结构，也可按需提供 ZRS 密封结构。
¡ “JUMBO” 系列轴承配备径向部分润滑系统。
¡ 止推环同样采用渗碳钢制造。
¡ 中央支点轴采用 16CrNi4 钢制造，可提供优异的抗疲劳性能及良好的焊接性能。
