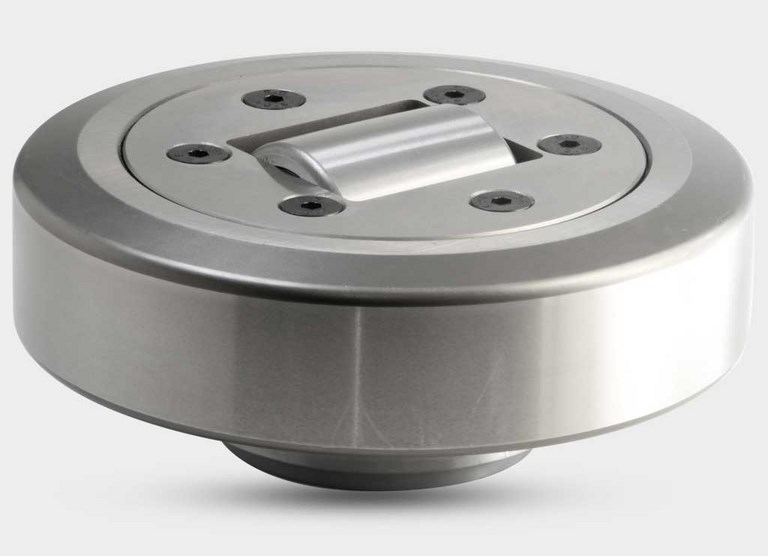

重工业用可调式复合滚轮轴承
搬运设备用复合轴承 - 重工业用可调式复合滚轮轴承

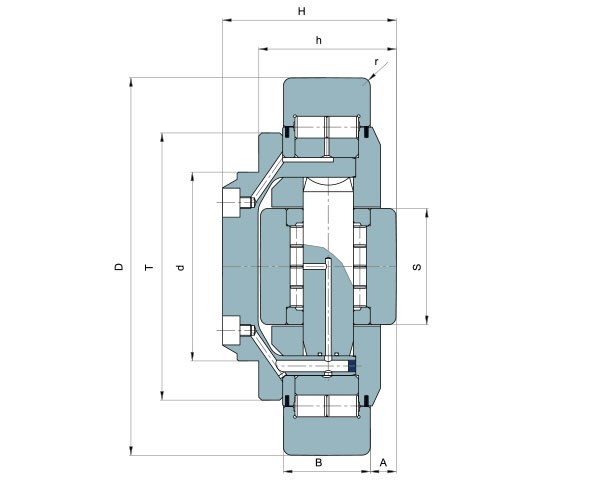

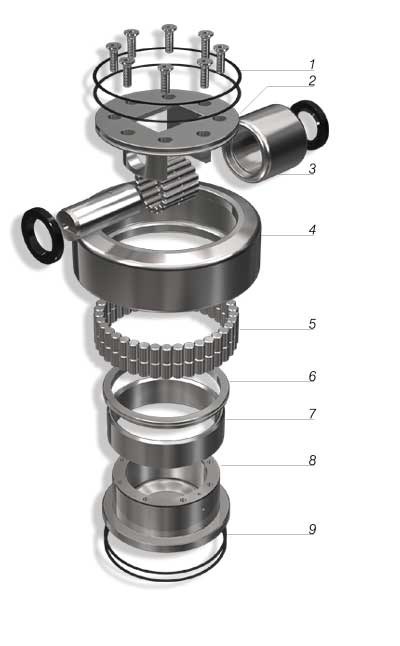

重工业用可调式复合滚轮轴承 - 技术图纸与爆炸图
1. Fey 密封圈
2. 支撑件
3. 轴向部件
4. 外圈
5. 圆柱滚子
6. 支撑止推环
7. 内圈
8. 支点轴
9. Fey 密封圈
重工业用可调式复合滚轮轴承 - 技术数据
| C.R. 型号/编号 | 内径 d(mm) | 总高度 T(mm) | 外径 D(mm) | 总高度 H(mm) | 安装高度 h(mm) | 宽度 B(mm) | 边距 A(mm) | 厚度 S(mm) | 圆角半径 r(mm) | 动载荷 C(kN) | 静载荷 Co(kN) | 轴向动载荷 Ca(kN) | 轴向静载荷 Coa(kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0069 | 70 | 98 | 170 | 109,7 | 84,7 | 51 | 11,2 | 49,7 | 4 | 195 | 361 | 83 | 129 |
| 400-0087 | 80 | 115 | 185 | 100 | 75 | 47 | 15 | 49,7 | 3 | 235 | 440 | 83 | 130 |
| 400-0019 | 110 | 150 | 220 | 115 | 90 | 60 | 13,5 | 70 | 5 | 367 | 719 | 103 | 230 |
| 400-0038 | 130 | 184 | 260 | 120 | 95 | 60 | 18,5 | 80 | 5 | 475 | 1.000 | 167 | 279 |
| 400-0274 | 150 | 187 | 260 | 135 | 110 | 80 | 10 | 80 | 5 | 566 | 1.300 | 167 | 279 |
| 400-0088 | 140 | 190 | 300 | 140 | 110 | 80 | 10 | 86 | 8 | 549 | 1.272 | 195 | 335 |
| 400-0278 | 140 | 240 | 315 | 240 | 120 | 89 | 10 | 100 | 8 | 785 | 1.690 | 227 | 392 |
| 400-0084 | 140 | 240 | 340 | 150 | 120 | 89 | 10 | 100 | 8 | 785 | 1.690 | 227 | 392 |
| 400-0275 | 170 | 242 | 390 | 200 | 150 | 118 | 11 | 100 | 8 | 1.076 | 2.535 | 227 | 392 |
轴承标准采用 ZZ 密封结构，可按需求提供 ZRS 密封结构。
C：动载荷
Co：静载荷
Ca：轴向动载荷
Coa：轴向静载荷
尺寸“A”的调节，是通过在主支撑滚轮与侧向导向轴承之间增加调整垫圈来实现。
可提供厚度为 0.3 mm、0.5mm 和 1 mm 的调整垫圈。
轴承配备润滑孔设计。
复合滚轮轴承重工业用可调式 - 技术特性
大型可调式复合滚轮轴承能够承受极高载荷。
该系列主要应用于 50 吨级叉车门架，以及钢铁行业中的轧钢运输车滚轮系统。
重工业用可调式复合滚轮轴承具有以下技术特点：
¡ 外圈及轴向滚轮采用高品质 18NiCrMo5 渗碳钢制造，表面硬度达到 60±2 HRC。
¡ 内圈与销轴采用整体淬硬 100Cr6 轴承钢制造，硬度达到 60±2 HRC。
¡ 该系列轴承标准采用 ZZ 密封结构，也可按需求提供 ZRS 密封结构。所有该系列轴承均配备径向及轴向润滑系统。
¡ 止推环采用渗碳钢制造。
¡ 中央支点轴采用 16CrNi4 渗碳钢制造，具备优异的抗应力性能及良好的焊接性能。
