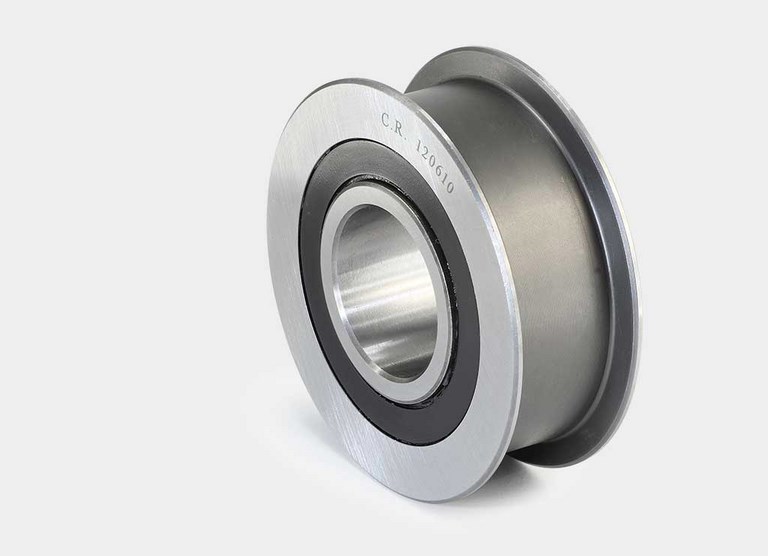

链条滑轮
搬运设备用其他轴承及升降导轨 - 链条滑轮

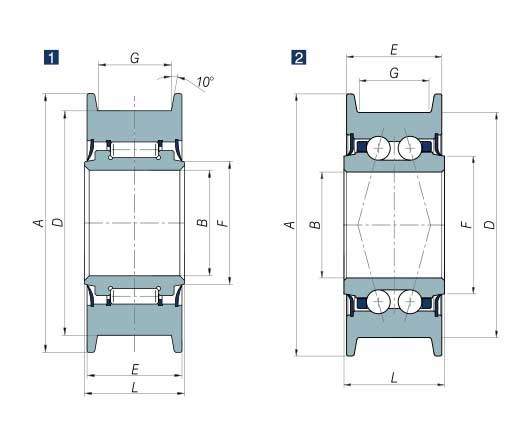

链条滑轮 - 技术图纸与爆炸图

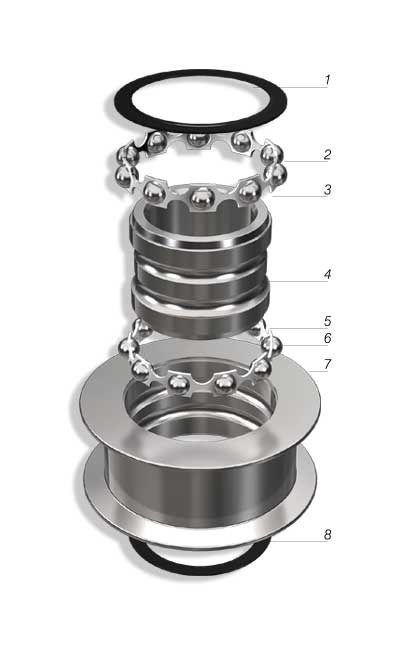

1. 圆柱滚子结构 2. 球轴承结构
1. RS 密封圈
2. 钢球
3. 保持架
4. 内圈
5. 保持架
6. 钢球
7. 外圈
8. RS 密封圈
链条滑轮 - 技术数据
1 — 圆柱滚子结构
| C.R. 型号/编号 | 宽度 B(mm) | 外径 D(mm) | 长度 L(mm) | 宽度 E(mm) | 宽度 G(mm) | 外径 A(mm) | 内径 F(mm) | 动载荷 C(kN) | 静载荷 Co(kN) | 适配链条型号 |
|---|---|---|---|---|---|---|---|---|---|---|
| 200-0247 / 2 | 40 | 70 | 26,5 | 25 | 19 | 78 | 50 | 44 | 46 | BL 534 - AL 544 - LL 1044 |
| 200-1644 / 2 | 40 | 80 | 28 | 26 | 19 | 90 | 50 | 50 | 54 | BL 534 - AL 544 - LL 1244 |
| 200-0252 | 40 | 80 | 43 | 41 | 33 | 98 | 50 | 81 | 87 | BL 634 - AL 666 - LL 1288 |
| 200-1080 / 2 | 40 | 85 | 38 | 36 | 28 | 98 | 50 | 64 | 70 | BL 634 - AL 644 - LL 1266 |
| 200-0241 / 2 | 50 | 100 | 42 | 40 | 33 | 112 | 60 | 89 | 162 | BL 834 - AL 844 - LL 1644 |
| 200-1190 | 55 | 110 | 58 | 56 | 45 | 135 | 65 | 135 | 146 | BL 846 - AL 866 - LL 1666 |
| 200-1191 | 55 | 130 | 67 | 65 | 55 | 158 | 65 | 200 | 218 | BL 1046 - AL 1066 - LL 2066 |
2 — 球轴承结构
| C.R. 型号/编号 | 宽度 B(mm) | 外径 D(mm) | 长度 L(mm) | 宽度 E(mm) | 宽度 G(mm) | 外径 A(mm) | 内径 F(mm) | 动载荷 C(kN) | 静载荷 Co(kN) | 适配链条型号 |
|---|---|---|---|---|---|---|---|---|---|---|
| 900-3481 | 40 | 70 | 26,5 | 25 | 19 | 78 | 50 | 25 | 32 | BL 534 - AL 544 - LL 1044 |
| 900-3822 | 40 | 80 | 28 | 26 | 19 | 90 | 50 | 25 | 32 | BL 534 - AL 544 - LL 1244 |
| 900-3823 | 40 | 80 | 43 | 41 | 33 | 98 | 50 | 37 | 45 | BL 634 - AL 666 - LL 1288 |
| 900-2975 | 40 | 85 | 38 | 36 | 28 | 98 | 50 | 37 | 45 | BL 634 - AL 644 - LL 1266 |
| 900-3283 | 50 | 100 | 42 | 40 | 33 | 112 | 60 | 52,8 | 58,5 | BL 834 - AL 844 - LL 1644 |
| 900-3468 | 55 | 110 | 58 | 56 | 45 | 135 | 65 | 57,2 | 67 | BL 846 - AL 866 - LL 1666 |
| 900-3376 | 55 | 130 | 67 | 65 | 55 | 158 | 65 | 72,1 | 85 | BL 1046 - AL 1066 - LL 2066 |
C：动载荷 Co：静载荷
滑轮链条 - 技术特性
C.R. 链条滑轮适用于Fleyer 链条传动系统。
该系列主要作为叉车门架中的升降部件使用。
产品出厂时已预润滑，并配备密封结构。
链条滑轮具有以下技术特点：
¡ 外圈采用 20CrMnTi 渗碳钢制造，表面硬度达到 60±2 HRC。
¡ 内圈采用整体淬硬 100Cr6 轴承钢制造，硬度达到 60±2 HRC。
