叉车门架用保持架球轴承
搬运设备用其他轴承及升降导轨 - 叉车门架用保持架球轴承

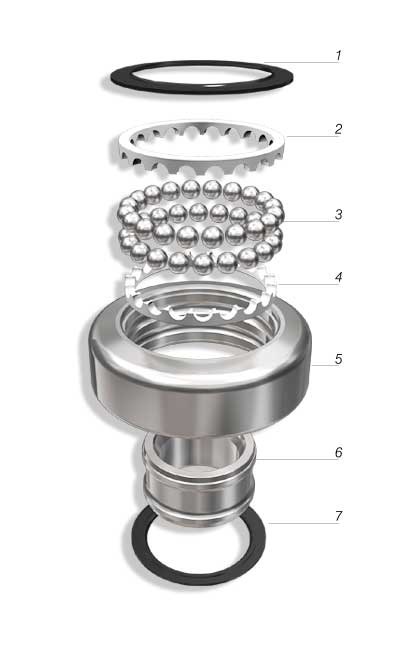

叉车门架用保持架球轴承 - 技术图纸与爆炸图
1. RS 密封圈
2. 保持架
3. 钢球
4. 保持架
5. 外圈
6. 内圈（Inner Ring）
7. RS 密封圈（RS Seal Ring）

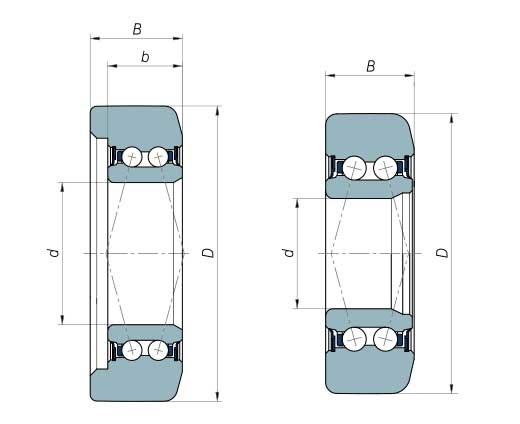

叉车门架用保持架球轴承 - 技术数据
| C.R. 型号/编号 | 内径 d(mm) | 外径 D(mm) | 内宽 b(mm) | 总宽度 B(mm) | 动载荷 C(kN) | 静载荷 Co(kN) |
|---|---|---|---|---|---|---|
| 900-3945 | 35 | 81 | 25,2 | 26 | 35,5 | 72 |
| 900-3945/A | 35 | 81 | 25,2 | 26 | 35,5 | 72 |
| 900-3945/B | 35 | 82 | 25,2 | 26 | 35,5 | 72 |
| 900-3945/C | 35 | 82 | 25,2 | 26 | 35,5 | 72 |

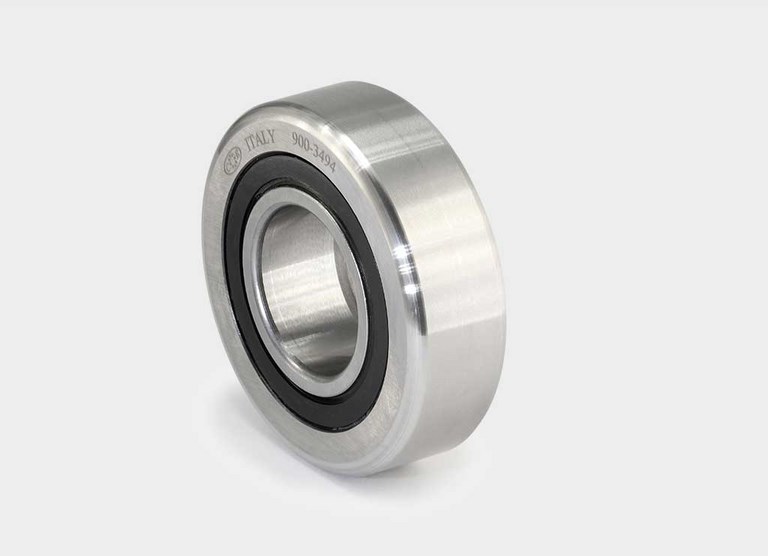

| 900-3494 | 40 | 90 | _ | 29 | 74 | 93 |
| 900-3494/A | 40 | 90 | _ | 29 | 74 | 93 |
| 900-3494/B | 40 | 91 | _ | 29 | 74 | 93 |
| 900-3493 | 45 | 106 | _ | 34 | 94 | 122 |
| 900-3493/A | 45 | 106 | _ | 34 | 94 | 122 |
| 900-3493/B | 45 | 105 | _ | 34 | 94 | 122 |
| 900-3522 | 65 | 135 | 34 | 42 | 130 | 200 |
| 900-3522/A | 65 | 136 | 34 | 42 | 130 | 200 |
| 900-3522/B | 65 | 136 | 34 | 42 | 130 | 200 |
C：动载荷 Co：静载荷
保持架球轴承叉车门架用 - 技术特性
C.R. 径向球轴承主要应用于叉车门架系统。
该系列轴承采用刚性结构设计，具有两点或四点接触结构，并采用一列或两列钢球，由聚酰胺保持架进行分隔。
该系列轴承具有较高的径向承载能力，并对轴向推力具有良好的抗载性能。
叉车门架用保持架球轴承具有以下技术特点：
¡ 外圈采用 UNI 20CrMnTi 渗碳钢制造，表面硬度达到 60±2 HRC。
¡ 内圈采用整体淬硬 UNI 100Cr6 轴承钢制造，表面硬度达到 60±2 HRC。
¡ 该系列轴承采用小径向游隙设计，并具有紧凑型截面结构。
