“I”型标准升降导轨
搬运设备用其他轴承及升降导轨 - “I”型标准升降导轨

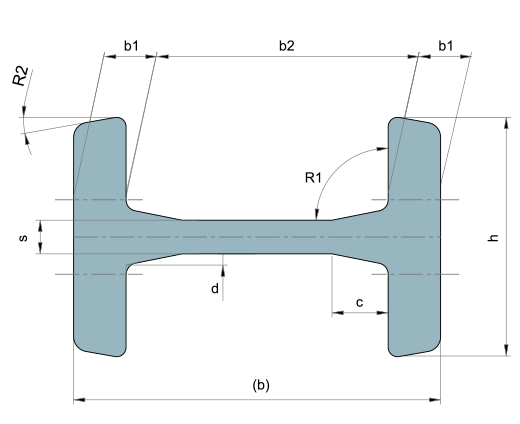

“I”型标准升降导轨 - 技术图纸与爆炸图
“I”型标准升降导轨 - 技术数据
| C.R. 型号/编号 | 宽度 b(mm) | 宽度 b1(mm) | 公差(mm) | 宽度 b2(mm) | 公差(mm) | 高度 h(mm) | 公差(mm) | 厚度 s(mm) | 公差(mm) | 厚度 c(mm) | 孔径 d(mm) | 圆角半径 R1(mm) | 圆角半径 R2(mm) | 重量(Kg/m) | 截面模量 Wx(cm³) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3018 | 98 | 14 | ±0,5 | 70 | 1 | 65 | ±1 | 9 | ±0,5 | 15 | 3 | 91°+1° | 10° | 19,4 | 70 |
| 3019 | 113,9 | 18 | ±0,5 | 77,9 | 1 | 66 | ±1 | 11 | ±0,5 | 15 | 3 | 91°+1° | 10° | 25,3 | 102 |
| 3275 | 129,6 | 20,5 | ±0,5 | 88,6 | 1 | 72 | ±1,25 | 12 | ±0,5 | 15 | 3 | 91°+1° | 10° | 31,2 | 143 |
| 3020 | 129,6 | 20,5 | ±0,5 | 88,6 | 1 | 81 | ±1,25 | 12 | ±0,5 | 15 | 3 | 91°+1° | 10° | 34,1 | 160 |
| 2912 | 140,2 | 18,96 | ±0,8 | 102,28 | -0,8 | 69,9 | 1,6 | 12,7 | ±0,5 | * | * | * | * | 31,2 | 157 |
| 3100 | 152,4 | 22 | ±0,5 | 108,4 | ±0,5 | 83 | ±1 | 14 | ±0,5 | 20 | 3 | 91°+1° | 12° | 40,5 | 219 |
| 3353 | 175 | 25,6 | ±0,5 | 123,8 | ±0,5 | 90 | ±1,3 | 15 | ±0,5 | 20 | 5 | 91°+1° | 5° | 51,4 | 322 |
材料：UNI Fe 510 C — DIN St 52.3 钢材
型材可根据客户需求进行切割，最大长度为 12 米。
升降导轨“I”型标准 - 技术特性
标准“I”型导轨专用于叉车门架结构制造。
“I”型导轨是为满足叉车制造商需求而专门开发设计的。
与“U”型导轨相同，该系列导轨内部同样采用复合滚轮轴承配合运行。
产品采用 ST 52.3 钢材制造。
