“U”型精密升降导轨
搬运设备用其他轴承及升降导轨 - “U”型精密升降导轨

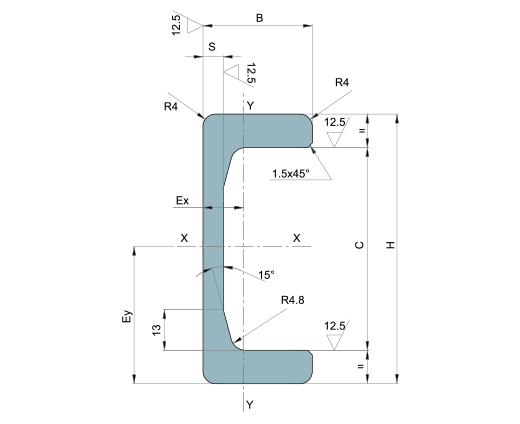

“U”型精密升降导轨 - 技术图纸与爆炸图
“U”型精密升降导轨 - 技术数据
| C.R. 型号/编号 | 宽度 C(mm) | 高度 H(mm) | 宽度 B(mm) | 厚度 S(mm) | 惯性矩 Jx(cm⁴) | 惯性矩 Jy(cm⁴) | 抗弯截面模量 Wx(cm³) | 抗弯截面模量 Wy(cm³) | 重量(Kg/m) | 偏心距 Ex(mm) | 偏心距 Ey(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EC 065 L | 65 | 86,5 | 35 | 6,5 | 125,1 | 12,9 | 28,9 | 10,7 | 9,44 | 12,09 | 43,25 |
| EC 074 L | 74 | 103 | 39 | 7 | 248,9 | 23,2 | 48,3 | 16,3 | 13,14 | 14,22 | 51,5 |
| EC 082 L | 82 | 121 | 39,2 | 9 | 439,1 | 30,3 | 73,4 | 21,4 | 17,87 | 14,44 | 60,5 |
| EC 093 L | 93 | 135,5 | 51 | 11 | 792 | 75 | 116,9 | 39,6 | 25,16 | 18,94 | 67,75 |
| EC 112 L | 112 | 157 | 59 | 12 | 1357,5 | 126,8 | 172,9 | 59,1 | 31,47 | 21,46 | 78,5 |
| EC 128 L | 128 | 175 | 64 | 14 | 1891,5 | 174,2 | 227,6 | 77,4 | 37,71 | 22 | 87 |
| EC 154 L | 154 | 201 | 69 | 17 | 3098,7 | 230,8 | 308,3 | 46 | 45,98 | 22,8 | 100,51 |
Jx - Jy：惯性矩
Wx - Wy：抗弯截面模量
材料：UNI Fe 510 C — DIN St 52.3 钢材
型材可根据客户需求进行切割，最大长度为 10 米。
升降导轨“U”型精密 - 技术特性
“U”型精密升降导轨是在“U”型标准升降导轨基础上加工而成。
该系列通过机床精密加工制造，以实现高精度加工水平及极小公差控制。
当与“DR”系列特殊复合滚轮轴承配合使用时，可作为直线导轨系统的优良替代方案。
产品采用 ST 52.3 钢材制造。
