“U”型焊接升降导轨
搬运设备用其他轴承及升降导轨 - “U”型焊接升降导轨

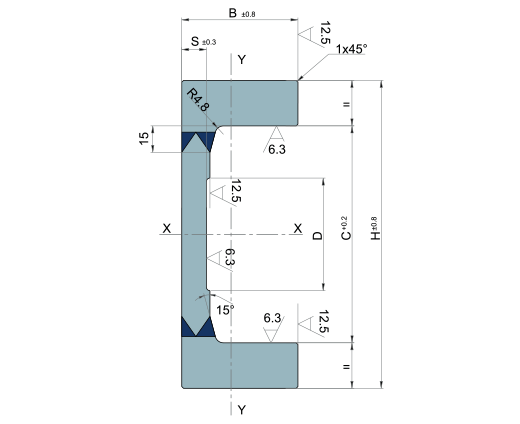

“U”型焊接升降导轨 - 技术图纸与爆炸图
“U”型焊接升降导轨 - 技术数据
| C.R. 型号/编号 | 额定承载能力(kN) | 重心位置(mm) | 宽度 C(mm) | 高度 H(mm) | 宽度 B(mm) | 厚度 S(mm) | 孔径 D(mm) | 惯性矩 Jx(cm⁴) | 惯性矩 Jy(cm⁴) | 抗弯截面模量 Wx(cm³) | 抗弯截面模量 Wy(cm³) | 重量(Kg/m) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FC 123 L | 50 | 600 | 123,3 | 175 | 66 | 16 | * | 2181,6 | 206 | 249,3 | 86,7 | 42,37 |
| FC 149 L | 60 | 600 | 149,4 | 202 | 71,2 | 19,4 | * | 3480,6 | 276,5 | 344,6 | 114 | 52,31 |
| FC 165 | 80 | 600 | 165,4 | 230 | 57,5 | 18 | 80 | 4410,5 | 174,6 | 383,5 | 87,5 | 53,3 |
| FC 190 | 100 | 600 | 190,4 | 255 | 77 | 22 | 80 | 7631,6 | 434,2 | 598,6 | 167,7 | 73,7 |
| FC 220 | 160 | 600 | 220,4 | 295 | 85 | 20 | 125 | 12632,7 | 6720,4 | 856,5 | 231,7 | 86,1 |
| FC 250 | 200 | 600 | 250,4 | 344 | 94 | 26,5 | 125 | 23371,6 | 1117,4 | 1358,8 | 344,9 | 122,8 |
Jx - Jy：惯性矩
Wx - Wy：抗弯截面模量
材料：UNI Fe 510 C — DIN St 52.3 钢材
型材可根据客户需求进行切割，最大长度为 10 米。
升降导轨“U”型焊接 - 技术特性
“U”型焊接升降导轨由焊接层压钢板组装制造而成。
主要应用于重工业、高载荷叉车门架以及大型搬运设备。
产品采用 ST 52.3 钢材制造。
