“I”型焊接升降导轨
搬运设备用其他轴承及升降导轨 - “I”型焊接升降导轨

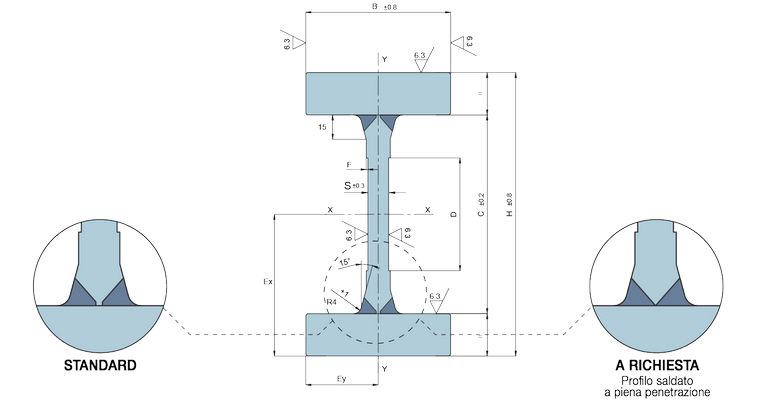

“I”型焊接升降导轨 - 技术图纸与爆炸图
“I”型焊接升降导轨 - 技术数据
| C.R. 型号/编号 | 重心位置 Ey - Ey(mm) | 宽度 C(mm) | 高度 H(mm) | 宽度 B(mm) | 厚度 S(mm) | 尺寸 F(mm) | 孔径 D(mm) | 惯性矩 Jx(cm⁴) | 惯性矩 Jy(cm⁴) | 抗弯截面模量 Wx(cm³) | 抗弯截面模量 Wy(cm³) | 重量(Kg/m) | PDF 下载 | DWG 图纸下载 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FI 123 | 88 - 45 | 123,3 | 176 | 90 | 15 | * | * | 2960 | 325 | 336 | 72 | 52,8 | FI123-pdf | FI123-dwg |
| FI 149 | 102,5 - 55 | 149,3 | 205 | 110 | 16 | * | * | 5320 | 615 | 519 | 112 | 68,7 | FI149-pdf | FI149-dwg |
| FM 165 | 115 - 47,5 | 165,4 | 230 | 95 | 16 | 1 | 80 | 6825 | 475 | 593 | 100 | 71 | FM165-pdf | FM165-dwg |
| FM 190 | 127,5 - 65 | 190,4 | 255 | 130 | 20 | 2 | 80 | 11983 | 1203 | 940 | 185 | 100 | FM190-pdf | FM190-dwg |
| FM 220 | 147,5 - 75 | 220,4 | 295 | 150 | 20 | 2 | 125 | 21035 | 2123 | 1426 | 283 | 128 | FM220-pdf | FM220-dwg |
| FM 250 | 172,5 - 80 | 250,4 | 345 | 160 | 25 | 2 | 125 | 37883 | 3279 | 2196 | 410 | 175 | FM250-pdf | FM250-dwg |
| FM 280 | 187,5 - 95 | 280,4 | 375 | 190 | 30 | 2 | 125 | 55210 | 5498 | 2945 | 578 | 215 | FM1280-pdf | FM1280-dwg |
| FM 280 R | 197,5 - 95 | 280,4 | 395 | 190 | 30 | 2 | 125 | 69230 | 6642 | 3505 | 700 | 245 | FM280r-pdf | FM280r-dwg |
Jx - Jy：惯性矩
Wx - Wy：抗弯截面模量
材料：UNI Fe 510 C — DIN St 52.3 钢材
型材可根据客户需求进行切割，最大长度为 10 米。
升降导轨“I”型焊接 - 技术特性
“I”型焊接升降导轨由层压钢板焊接制造而成。
其应用领域与“U”型焊接升降导轨相同。
该系列导轨内部采用 Jumbo 系列复合滚轮轴承。
