用于金属矫平机带销支撑辊

钢铁行业专用轴承 - 用于金属矫平机带销支撑辊

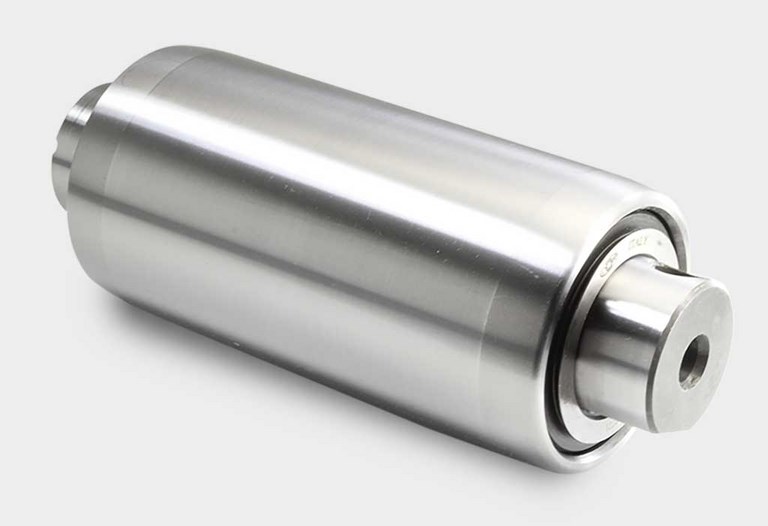

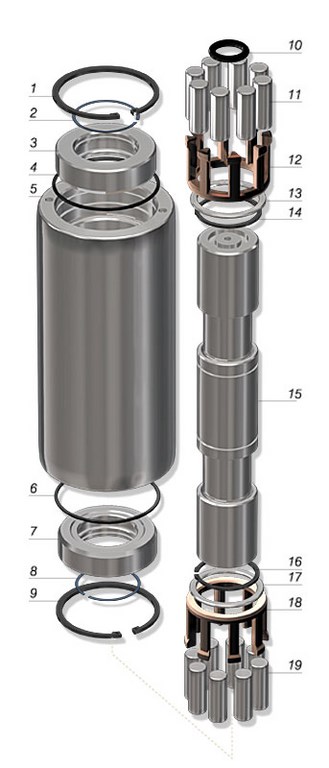

用于金属矫平机带销支撑辊 - 技术图纸与爆炸图

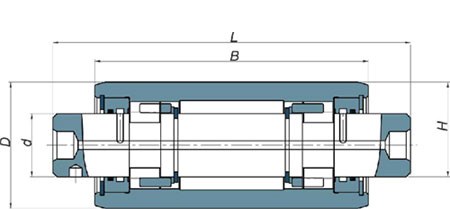

双列滚子结构

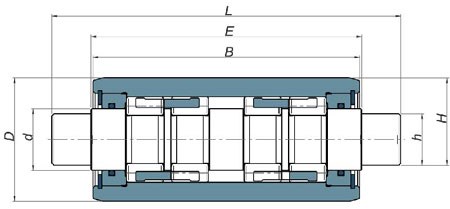

四列滚子结构

  1.  Seeger 挡圈

  2.  FEY 密封圈

  3.  支撑止推环

  4.  O 型密封圈

  5.  外圈

  6.  O 型密封圈

  7.  支撑止推环

  8.  FEY 密封圈

  9.  Seeger 挡圈

  10.  O 型密封圈

  11.  圆柱滚子

  12.  保持架

  13.  小型支撑止推环

  14.  Seeger 密封圈

  15.  销轴

  16.  Seeger 密封圈

  17.  小型支撑止推环

  18.  保持架

  19.  圆柱滚子


用于金属矫平机带销支撑辊 - 技术数据

C.R. 型号/编号外径 Ø(mm)产品代号外径 D(mm)内径 d(mm)总长度 L(mm)有效宽度 B(mm)安装尺寸 E(mm)高度 h(mm)PDA 密封形式滚子列数保持架动载荷 Cw(kW)静载荷 Cow(kW)
300-000347CRAT 47X20X1554720155125126--4•57,265,9
300-000447CRAT 47X22X1454722145115-21-2•46,449,2
300-000550CRAT 50X20X1655020166128130-•4•69,183,2
300-000652CRAT 52X20X555220552427,4--2-3343
300-000752CRAT 52X20X12552201259495--4•65,177,7
300-000855CRAT 55X25X159.55525159,5125-21-4•100,4131,8
300-000960CRAT 60X25X906025905052-•2•36,243
300-001060CRAT 60X25X1606025160130132-•2•71,384,3
300-001160CRAT 60X25X1706025170130132-•2•71,384,3
300-001260CRAT 60X30X151.256030151,25109,25111,327•2•70,282
300-001360CRAT 60X30X1896030189160,3-25-2•72,485,3
300-001460CRAT 60X30X2016030201160,3--•2•72,485,3
300-001560CRAT 60X30X2026030202160,316227•2•72,485,3
300-001665CRAT 65X25X198652519815616821,5-4•124,2170,6
300-001775CRAT 75X40X165754016514014329,5-4-149208,5
300-001876CRAT 76X40X165764016514014330-4-152,3213,8
300-001980CRAT 80X35X2018035201160,3--•2•111,2115,6
300-002080CRAT 80X35X2108035210170--•2•111,2115,6
300-002180CRAT 80X35X2308035230200-30,5-2•114,5118,8
300-002280CRAT 80X35X302.58035302,5261,8--•2•111,2115,6
300-002380CRAT 80X40X1808040180140143-•4•127,5171,7
300-002480CRAT 80X40X2108040210150156--4•136188
300-002590CRAT 90X45X134.39045134,3100102-•2-139,3167,4
300-002690CRAT 90X45X1409045140100102-•2-157,7195,5
300-002795CRAT 95X45X2889545288236240-•2•173,9229
300-002895CRAT 95X45X3629545362310314-•2•179,3238,7
300-0029100CRAT 100X45X24510045245200201,4-•2•175231,1
300-0030100CRAT 100X45X24610045246200201,4-•2•175231,1
300-0031100CRAT 100X45X24610045246200201,4-•4•280,8415,8
300-0032134CRAT 134X55X14613455146838550•2-227,9315

轴承可按要求提供 2ZL 密封或 PP密封。

支撑辊按照 DIN 51825 标准进行润滑脂润滑。

PDA 结构可提供空气填充。

产品尺寸公差组为 0.008 mm。



Cw：动载荷

Cow：静载荷


带销支撑辊用于金属矫平机 - 技术特性

金属矫直机用支撑辊可提供两种不同结构形式：

¡   满装圆柱滚子结构

¡   钢制或青铜保持架的滚子结构

满装滚子结构能够使轴承同时获得较高的动载荷和静载荷能力。

宽大的工作表面配合由两列或多列保持架组成的滚动系统，使设备能够实现极高的矫直性能和高速运行。由外圈与销轴整体形成的隔圈结构，以及按最小值计算的内部游隙，可为轴向载荷提供优异支撑。采用保持架结构的产品代表了支撑辊系列中的先进设计。

该系列支撑辊通常在内部配置两个侧向止推轴承，可采用滚珠或滚子形式，从而确保极强的轴向载荷支撑能力。


金属矫直机用带轴支撑辊轴承具有以下技术特性：

¡   外圈采用UNI 100Cr6 / 100CrMo7 芯部淬硬钢制造，

¡   表面硬度可达到 60±2 HRC。  根据与工作辊的配合工况，

¡   可按要求将硬度降低至 53÷58 HRC。  外圈轮廓通常采用微凸修形设计，

¡   以优化载荷分布。 销轴根据尺寸及结构形式采用两种不同钢材：

    1）UNI 100Cr6 / 100CrMo7 芯部淬硬钢

    2）UNI 18NiCrMo5 渗碳钢两种材料的硬度均可达到 60±2 HRC。

¡    轴承采用润滑脂或稀油润滑系统，

¡   并以预润滑状态供货。

¡   润滑系统可确保润滑脂进入支撑辊内部。

¡   同时也可提供 Long-life 长寿命结构。  密封系统性能优异，

¡   能有效防止灰尘、氧化皮、湿气等外部杂质进入支撑辊内部，

¡   同时防止润滑油泄漏。  标准精度等级为 P0；

¡   按要求可提供 P5 精度等级（DIN 620），

¡   并可进行分组选配。  可按要求提供不锈钢材质版本。
