用于金属矫直机不带轴支撑辊

钢铁行业专用轴承 - 用于金属矫直机不带轴支撑辊

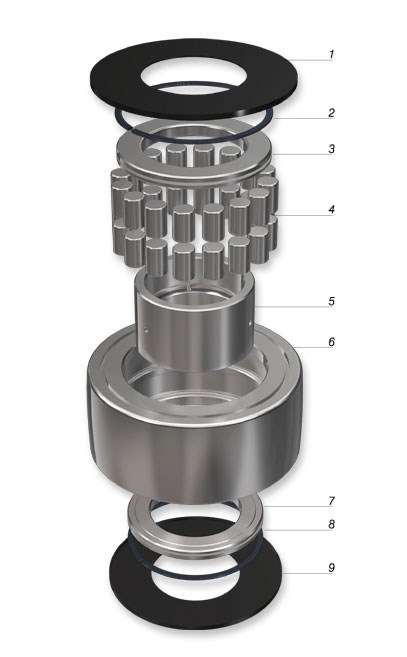

用于金属矫直机不带轴支撑辊 - 技术图纸与爆炸图

双列滚子结构
四列滚子结构

  1.  密封垫片

  2.  FEY 密封圈

  3.  支撑止推环

  4.  圆柱滚子

  5.  内圈

  6.  外圈

  7.  支撑止推环

  8.  FEY 密封圈

  9.  密封垫片


用于金属矫直机不带轴支撑辊 - 技术数据

C.R. 型号/编号外径 Ø(mm)产品代号外径 D(mm)内径 d(mm)总长度 L(mm)有效宽度 B(mm)安装尺寸 E(mm)高度 h(mm)PDA 密封形式滚子列数保持架动载荷 Cw(kW)静载荷 Cow(kW)
300-000124,5CRAT 24.5X12X7524,512754143--2•1016,8
300-000233CRAT 33X19X903319905758--2•1833
300-000347CRAT 47X20X1554720155125126--4•57,265,9
300-000447CRAT 47X22X1454722145115-21-2•46,449,2
300-000550CRAT 50X20X1655020166128130-•4•69,183,2
300-000652CRAT 52X20X555220552427,4--2-3343
300-000752CRAT 52X20X12552201259495--4•65,177,7
300-000855CRAT 55X25X159.55525159,5125-21-4•100,4131,8
300-000960CRAT 60X25X906025905052-•2•36,243
300-001060CRAT 60X25X1606025160130132-•2•71,384,3
300-001160CRAT 60X25X1706025170130132-•2•71,384,3
300-001260CRAT 60X30X151.256030151,25109,25111,327•2•70,282
300-001360CRAT 60X30X1896030189160,3-25-2•72,485,3
300-001460CRAT 60X30X2016030201160,3--•2•72,485,3
300-001560CRAT 60X30X2026030202160,316227•2•72,485,3
300-001665CRAT 65X25X198652519815616821,5-4•124,2170,6
300-001775CRAT 75X40X165754016514014329,5-4-149208,5
300-001876CRAT 76X40X165764016514014330-4-152,3213,8
300-001980CRAT 80X35X2018035201160,3--•2•111,2115,6
300-002080CRAT 80X35X2108035210170--•2•111,2115,6
300-002180CRAT 80X35X2308035230200-30,5-2•114,5118,8
300-002280CRAT 80X35X302.58035302,5261,8--•2•111,2115,6
300-002380CRAT 80X40X1808040180140143-•4•127,5171,7
300-002480CRAT 80X40X2108040210150156--4•136188
300-002590CRAT 90X45X134.39045134,3100102-•2-139,3167,4
300-002690CRAT 90X45X1409045140100102-•2-157,7195,5
300-002795CRAT 95X45X2889545288236240-•2•173,9229
300-002895CRAT 95X45X3629545362310314-•2•179,3238,7
300-0029100CRAT 100X45X24510045245200201,4-•2•175231,1
300-0030100CRAT 100X45X24610045246200201,4-•2•175231,1
300-0031100CRAT 100X45X24610045246200201,4-•4•280,8415,8
300-0032134CRAT 134X55X14613455146838550•2-227,9315



轴承

 C：动载荷

 Co：静载荷

滚轮

 Cw：动载荷

 Cow：静载荷

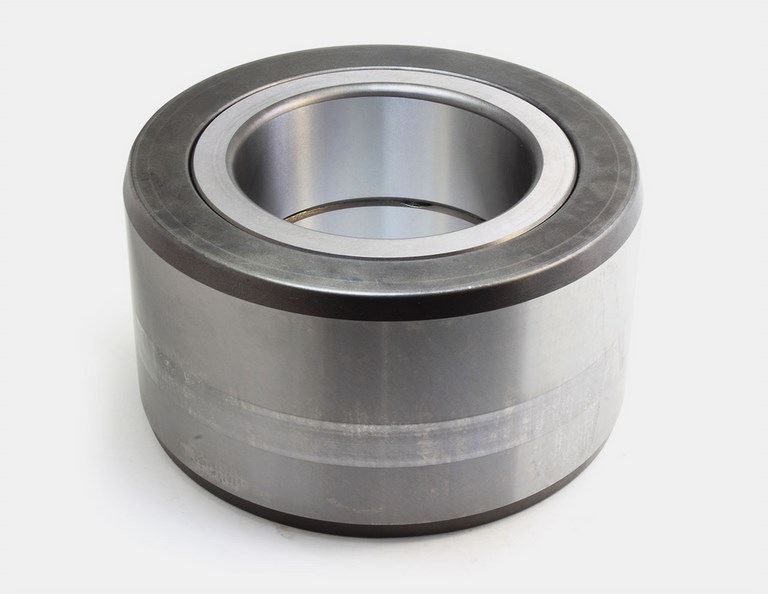

不带轴支撑辊用于金属矫直机 - 技术特性

无轴支撑辊轴承系列采用两列或多列满装圆柱滚子结构，滚子之间通过完全由外圈形成的隔圈进行分隔。

由于其具有较高的动载荷与静载荷能力，该系列产品特别适用于连续运行及重载恶劣工况设备。滚道之间的隔圈结构能够有效承受轴向推力载荷。


无轴支撑辊轴承具有以下技术特性：

¡   内圈与外圈采用 UNI 100Cr6 芯部淬硬钢制造， 硬度达到60±2 HRC。

¡   外圈外径采用凸弧修形设计，有助于在运行过程中优化载荷分布。

¡   可按要求提供外圈硬度降低至 53÷58 HRC 的支撑辊产品。

¡   内圈带有润滑孔及润滑槽，用于润滑油导入。

¡   满装圆柱滚子设计，以确保尽可能高的承载能力。

¡   采用双重防护与密封系统，包括钢制密封挡圈。

¡   密封系统也可采用唇形橡胶密封圈。  标准产品公差等级为 P0；

¡   按要求可提供符合 DIN 620 标准 P5 精度等级的产品。  可按要求提供不锈钢材质版本。
