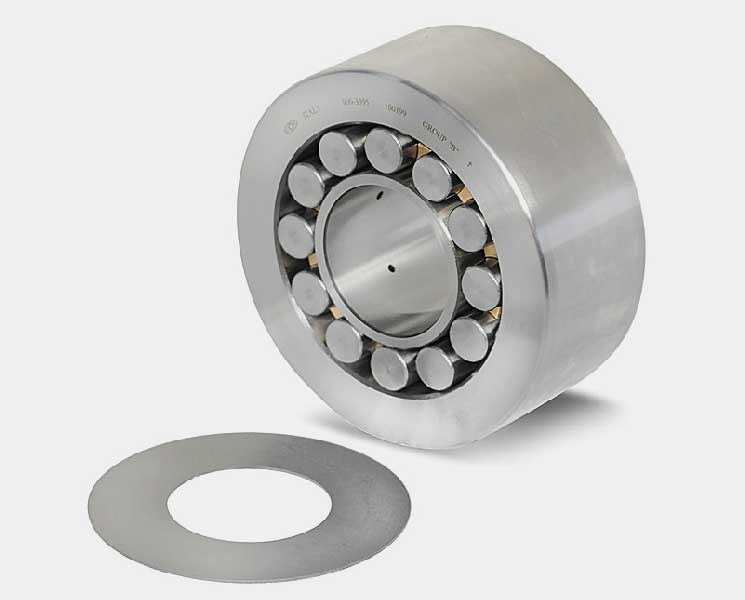

Sendzimir冷轧机用背衬轴承

钢铁行业专用轴承 - Sendzimir冷轧机用背衬轴承

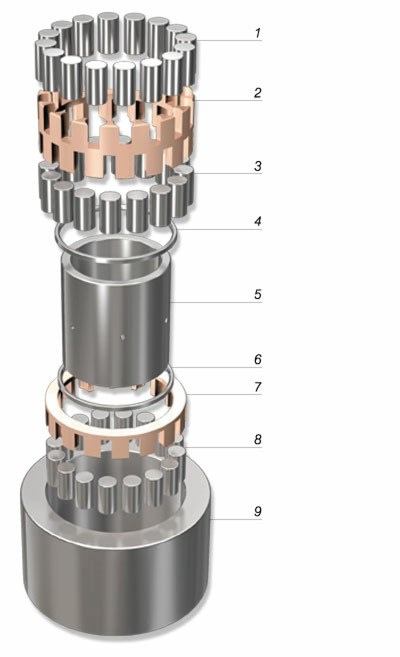

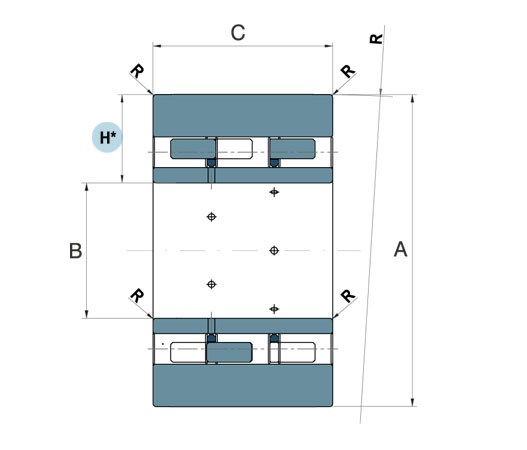

Sendzimir冷轧机用背衬轴承 - 技术图纸与爆炸图

H* = 测量点处 H 截面的高度

  1. 圆柱滚子

  2.  保持架

  3.  圆柱滚子

  4.  隔圈

  5.  内圈

  6.  隔圈

  7.  保持架

  8.  圆柱滚子

  9.  外圈


Sendzimir冷轧机用背衬轴承 - 技术数据



外径 (mm)

从 110 到 406,42

内径 (mm)

从 50 到 180

厚度 (mm)

从 52 到 224

↑ = 轴承套圈最大厚度点

 11 =订单编号（示例）

 B = 截面高度组别（示例）




截面高度组别

“H” 截面高度公差  (mm)

A

0; -0,005;

B

-0,005; -0,010;

C

-0,010; -0,015;

4

0; -0,002;

3

-0,002; -0,004;

2

-0,004; -0,006;

1

-0,006; -0,008;

0

-0,008; -0,010;

背衬轴承Sendzimir冷轧机用 - 技术特性

背衬轴承专为 Sendzimir 冷轧机设计；它们也可用于矫直机或矫平机。

背衬轴承在结构上具有不同的形式，以满足多种应用要求。

圆柱滚子止推轴承最多可采用 4 列滚子结构，可带保持架或无保持架。

它们具有结构简单和径向载荷能力高的优点。

部分系列在外圈上采用整体挡边结构制造，其他系列则不带整体挡边，而采用隔圈和侧向止推环。


圆柱滚子背衬轴承具有以下技术特性：

¡   外圈和内圈主要采用 UNI 100Cr6/100CrMo7 淬硬钢制造；部分系列可提供采用 UNI18NiCrMo5 渗碳钢制造的外圈，硬度达到 60±2HRC。

¡   侧向止推环和隔圈同样采用 UNI 100Cr6/100CrMo7 钢制造。保持架采用青铜制造，并具有较高厚度，以保证其抗高压能力。

¡   背衬轴承的旋转精度高于 P4 级，并且对于内径与外径之间高度差具有更严格的公差。根据高度差进行分类：分为 3 个组别时，高度差为 5μ；分为 5 个组别时，高度差为 2μ。轴承套圈最大厚度点通过压印在表面的箭头标识，“H” 高度组别亦有标记。

¡   背衬轴承通常采用油润滑，并在内圈上设有不同的润滑孔。

¡   在某些系列中，配有弹性无剪切层密封。
