轧机轴承多列滚子轴承

钢铁行业专用轴承 - 轧机轴承多列滚子轴承

轧机轴承多列滚子轴承 - 技术图纸与爆炸图

ECR 1 型式
两个外圈，每个外圈带三个整体挡边。一个内圈。两个并列式重型青铜保持架，由滚子导向。外圈可带或不带润滑槽及润滑孔。
ECR 2 型式
与 ECR1 相同，但在两个外圈之间增加一个中间隔圈。
ECR 3 型式
两个外圈，每个外圈带三个中央整体挡边。两个内圈。两个并列式重型青铜保持架，由滚子导向。外圈可带或不带润滑槽及润滑孔。
ECR 4 型式
两个外圈，每个外圈带一个中央整体挡边和一个嵌入式挡边。一个中间隔圈。两个内圈。两个并列式重型青铜保持架，由滚子导向。外圈可带或不带润滑槽及润滑孔。
ECR 5 型式
两个外圈，每个外圈带两个整体挡边。两个内圈。两个带铣槽的重型青铜保持架，用于两列滚子。
ECR 6 型式
一个外圈，带三个导向嵌入环和两个嵌入式挡边。一个内圈。两个并列式重型青铜保持架。外圈可带或不带润滑槽及润滑孔。
ECR 7 型式
一个外圈，带五个嵌入式挡边。一个内圈。四个齿条式重型青铜保持架，由滚子导向。外圈可带或不带润滑槽及润滑孔。

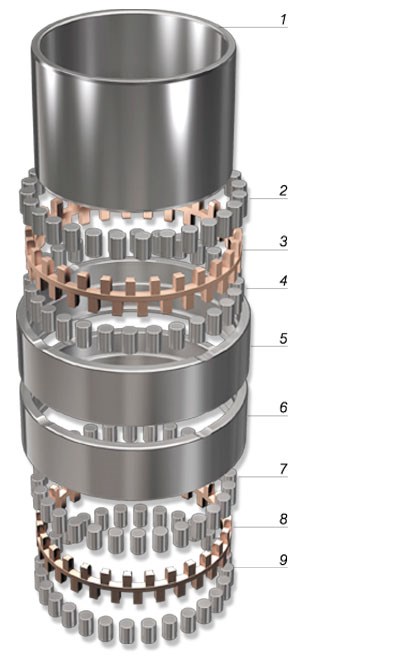

  1.  内圈

  2.  圆柱滚子

  3.  保持架

  4.  圆柱滚子

  5.  外圈

  6.  外圈

  7.  圆柱滚子

  8.  保持架

  9.  圆柱滚子


轧机轴承多列滚子轴承 - 技术数据

多列滚子轴承轧机轴承 - 技术特性

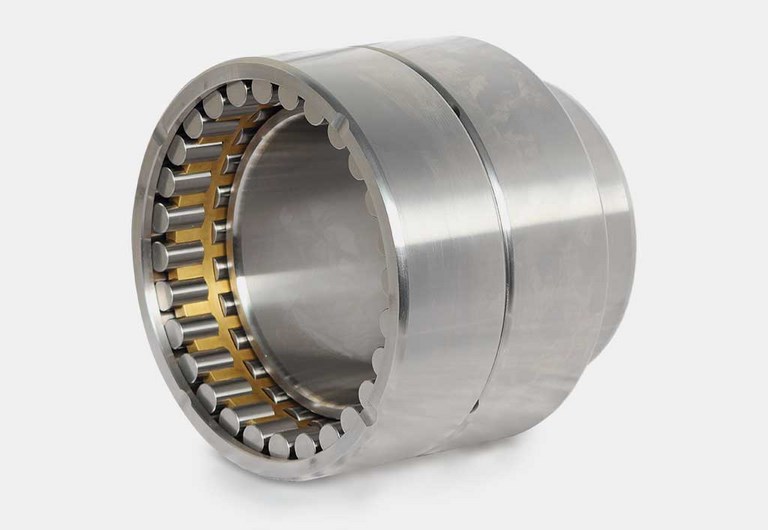

四列圆柱滚子轴承通常用于轧辊轴颈、压延机及轧制设备。

它们特别适用于高速钢厂。由于滚道数量多，其径向载荷能力极高。

四列圆柱滚子轴承为可分离式结构，即外圈与保持架组件形成一个整体，而内圈 “L”可独立固定。

这种结构使轧机设备的装配与维护更加方便。

该系列轴承可根据规格、应用条件及维护要求提供不同结构形式。

它们之间的区别主要体现在结构形状及组成零件数量上。


多列圆柱滚子轴承具有以下技术特性：

¡   外圈和内圈主要采用 UNI 100Cr6/100CrMo7 淬硬钢制造，硬度达到 60±2 HRC。

¡   止推环和隔圈同样采用 UNI 100Cr6 钢制造。保持架采用青铜制造；在某些特殊应用中，也可采用钢制保持架。

¡   四列圆柱滚子轴承采用 P6/P5 精度等级制造。径向游隙通常为 C3 或 C4。

¡   多列轴承经过稳定化处理，可在最高 150°C 的工况下使用，而不会产生明显尺寸变化。根据要求，可提供适用于最高 250°C 工作温度的稳定化轴承。
