轧机轴承圆锥滚子轴承

钢铁行业专用轴承 - 轧机轴承圆锥滚子轴承

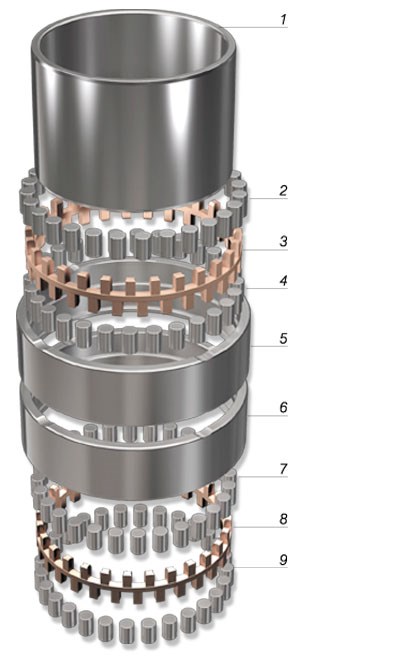

轧机轴承圆锥滚子轴承 - 技术图纸与爆炸图

ETO 型式
此种结构的轴承具有两组 “X” 型锥体与两组双锥。可采用一组双外圈与两组单外圈，或者四组单外圈。
ETOE 型式
与 ETO 型式相同，但采用更宽的内圈。这些延伸部分经过车削加工，用作密封圈的滑动轨道。
ETOT 型式
与 ETO 型式相同，但带锥孔，锥度 1:12。
ETI 型式
此种结构的轴承具有两组 “0” 型滚道。由一个双锥和两个单锥组成，并配有两组双外圈或四组单外圈。通常此类轴承采用钢板保持架。ETI 型轴承主要用于需要高刚性并承受较大倾覆力矩的场合。因此常用于万能轧机的立式轧辊。
ETIT 型式
与 ETI 型式相同，但带锥孔，锥度 1:12 或 1:30。

  1.  锥圈

  2.  隔圈

  3.  保持架

  4.  圆锥滚子

  5.  双外圈

  6.  圆锥滚子

  7.  保持架

  8.  隔圈

  9.  双锥圈

  10.  保持架

  11.  圆锥滚子

  12.  双外圈

  13.  圆锥滚子

  14.  保持架

  15.  隔圈

  16.  锥圈


轧机轴承圆锥滚子轴承 - 技术数据

圆锥滚子轴承轧机轴承 - 技术特性

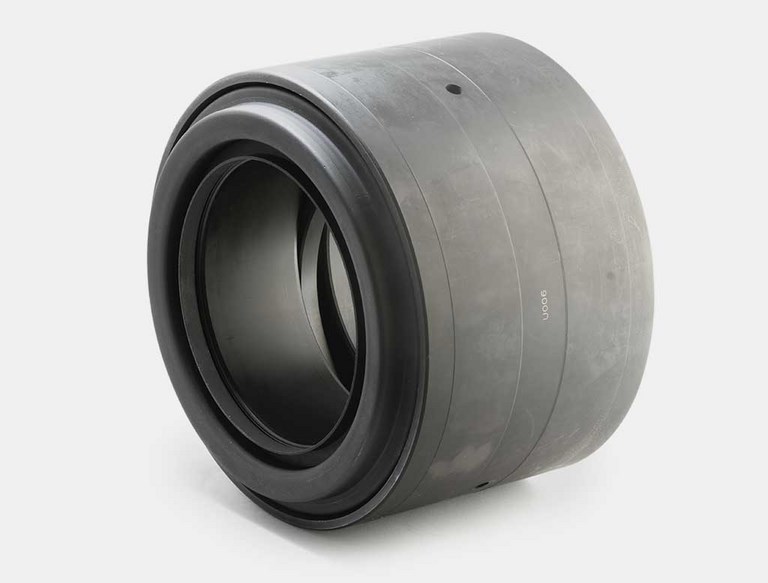

C.R. 四列圆锥滚子轴承用于轧机轧辊轴颈，在轧制速度为中等速度的钢铁轧机中使用。

其结构形式使其不仅能够承受径向载荷，同时还能承受较高的轴向载荷。

因此无需侧向止推轴承。该系列轴承可制造为圆柱孔和圆锥孔两种形式。

四列圆锥滚子轴承应作为完整单元安装在正确的轴承座内，以确保正确运行，并便于维护时快速更换轧辊。

四列圆锥滚子轴承与圆柱滚子同类系列相似，可根据钢厂工况的具体需求提供不同结构形式。


¡   可提供公制和英制两种规格。C.R. 四列圆锥滚子轴承按普通公差等级制造，其旋转精度属于 P5 级。轴承以完整装配单元形式供货。

¡   内部游隙根据应用工况设定，并始终以图纸上的后缀和编号进行标识。

¡   C.R. 该系列圆锥滚子轴承经过稳定化处理，可在最高 300°C 工况下使用而不会产生尺寸变化。

¡   四列圆锥滚子轴承的锥圈与外圈根据应用要求采用两种钢材制造：

  1 - 淬硬 UNI 100Cr6 钢。

  2 - 渗碳淬硬 UNI 18NiCrMo5 钢。两种情况下，硬度均达到 60±2 HRC。

¡   隔圈采用与轴承相同类型的钢材制造，而保持架采用冲压钢板制造。

¡   所有轴承均在外部件上设有润滑孔及润滑槽。
