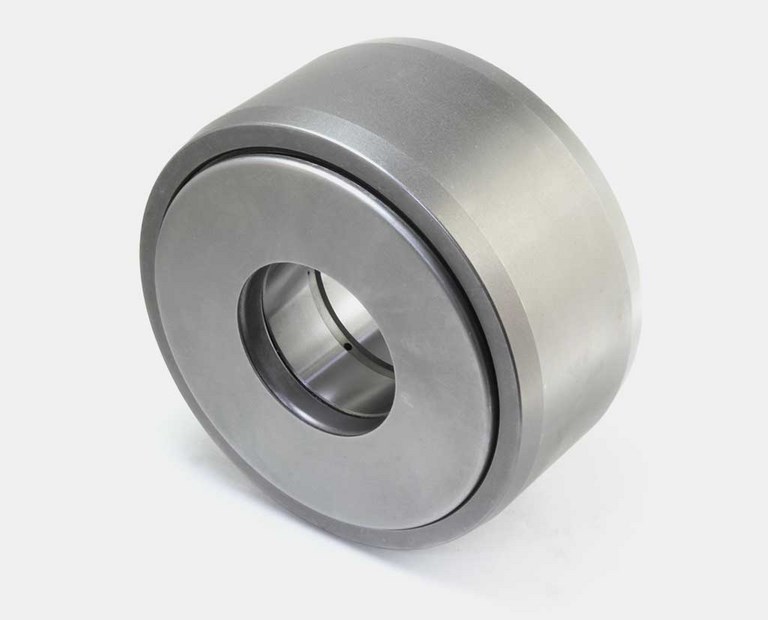

钢卷步进梁用圆柱滚子轴承
钢铁行业专用轴承 - 钢卷步进梁用圆柱滚子轴承

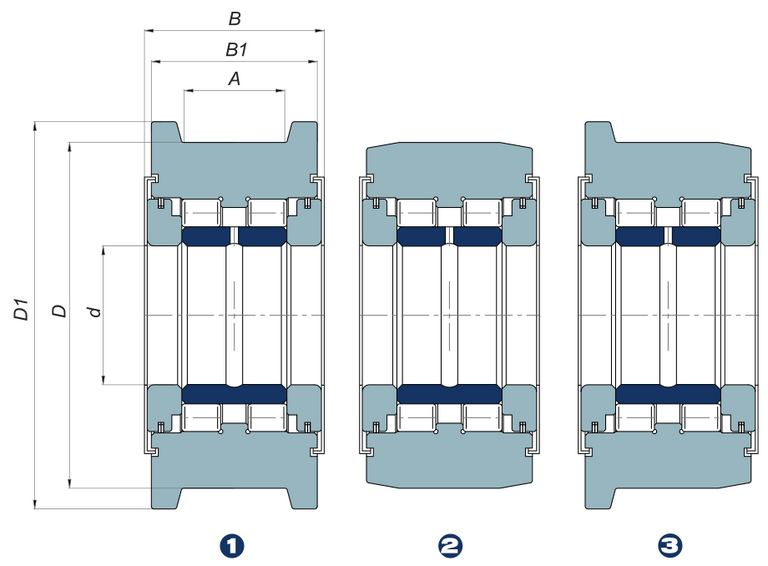

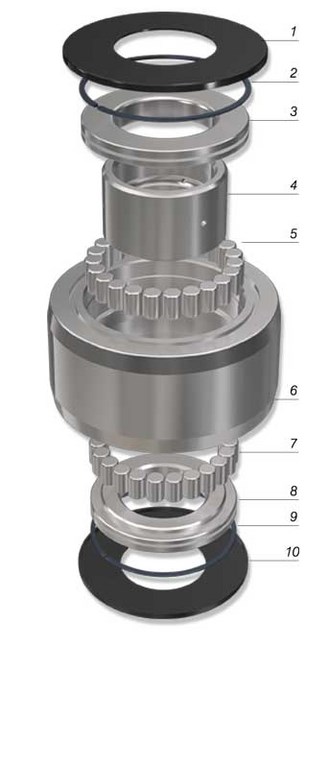

钢卷步进梁用圆柱滚子轴承 - 技术图纸与爆炸图
密封垫片
Fey 密封圈
支撑止推环
内圈
圆柱滚子
外圈
圆柱滚子
支撑止推环
Fey 密封圈
密封垫片
钢卷步进梁用圆柱滚子轴承 - 技术数据
| C.R. 编号 / 参考号 | d(mm) | D(mm) | D1(mm) | A(mm) | B1(mm) | B(mm) | C(kN) | Co(kN) | 最大转速(RPM min−1) |
|---|---|---|---|---|---|---|---|---|---|
| 900-1947 / A | 50 | 125 | 140 | 40 | 60 | 65 | 128 | 133 | 1.100 |
| 900-1947 / B | 60 | 150 | 170 | 50 | 70 | 75 | 195 | 214 | 900 |
| 900-1947 / C | 70 | 165 | 190 | 55 | 75 | 80 | 228 | 246 | 700 |
| 900-1947 / D | 80 | 185 | 210 | 60 | 80 | 85 | 283 | 319 | 550 |
| 900-1947 / E | 100 | 215 | 250 | 65 | 85 | 90 | 356 | 411 | 400 |
| 900-1947 / F | 120 | 255 | 290 | 70 | 90 | 100 | 472 | 581 | 300 |
C：动载荷
Co：静载荷
圆柱滚子轴承钢卷步进梁用 - 技术特性
用于步进梁的满装圆柱滚子，与前述圆锥滚子系列类似，其外圈采用不同的轮廓设计。
它们主要作为卷材步进梁中的支撑轴承使用。
圆柱滚子结构通常用于高径向载荷工况，因为其能够吸收变形与热膨胀。
与圆锥滚子结构相比，该结构更适用于高热源附近。
外圈上的整体挡边可承受中等轴向推力。
满装圆柱滚子具有以下技术特性：
¡ 外圈通常采用 UNI 16NiCr4 渗碳钢制造，硬度达到 60±2 HRC。外圈轮廓可提供以下三种结构形式：
外表面带双导向挡边的套圈；
外表面无挡边的套圈；
外表面带单导向挡边的套圈。
¡ 内圈采用UNI 100Cr6 渗碳钢制造，最高硬度达到 60±2HRC。
¡ 防护系统采用带弹性层的钢制密封罩。
¡ 润滑脂通过内隔圈上的润滑槽进行润滑。
¡ 根据圆柱滚子的应用工况，C.R. 可按要求提供 C3/C4 径向游隙及最高达 250°C 的稳定化热处理版本。
