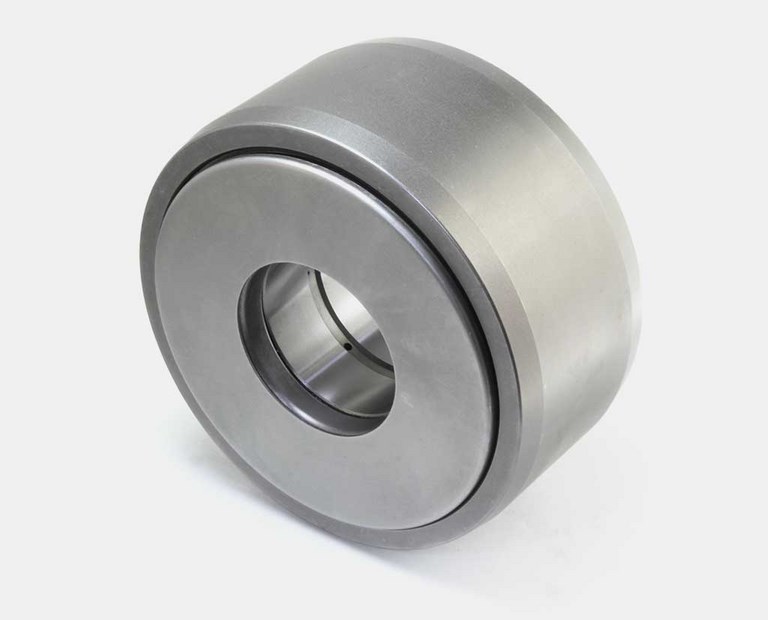

万向节接头及垫圈
钢铁行业专用轴承 - 万向节接头及垫圈

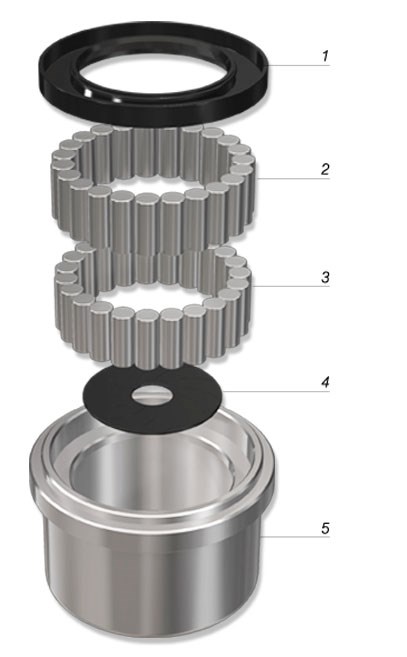

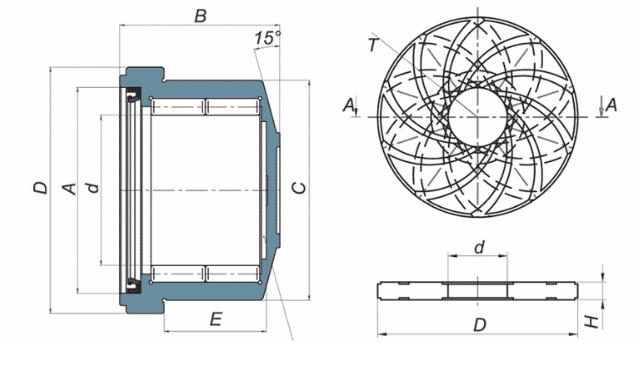

万向节接头及垫圈 - 技术图纸与爆炸图
“g”型密封圈
圆柱滚子
圆柱滚子
聚氨酯垫圈
衬套
万向节接头及垫圈 - 技术数据
万向节衬套
| C.R. 编号 / 代号 | d(mm) | D(mm) | A(mm) | B(mm) | C(mm) | E(mm) | 垫圈 |
|---|---|---|---|---|---|---|---|
| 900-2061 | 45,85 | 84 | 70 | 60 | 74 | 39,5 | 80.403 |
| 900-2062 | 51,5 | 92 | 80 | 70 | 83 | 45,5 | 80.414 |
| 900-2059* | 60,5 | 105 | 85 | 76,5 | 95 | 49,5 | 80.402 |
| 900-2063 | 70 | 122 | 100 | 84,8 | 110 | 56 | 80.406 |
| 900-2064 | 76,3 | 135 | 115 | 96,5 | 120 | 62 | 80.404 |
| 900-2065 | 82,75 | 147 | 128 | 102,5 | 130 | 70,8 | 80.405 |
| 900-2055 | 98,18 | 174 | 150 | 113,5 | 154 | 75,5 | 80.409 |
| 900-2066 | 98,18 | 174 | 160 | 113,5 | 154 | 75,5 | 80.409 |
| 900-2056 | 119,28 | 192 | 170 | 124 | 170 | 83,5 | 80.410 |
| 900-2057 | 133,266 | 220 | 200 | 140 | 195 | 94 | 80.411 |
| 900-2060 | 152,2 | 243 | 210 | 162,5 | 220 | 107 | 80.413 |
| 900-2058 | 160,4 | 263 | 220 | 171 | 235 | 109 | 80.412 |
* 倒角不是 15°，而是 38°
垫圈
| C.R. 编号 / 代号 | d (mm) | D (mm) | T (mm) | H (mm) |
|---|---|---|---|---|
| 800-0403 | 18 | 44,5 | 20 | 2,46 - 2,5 - 2,6 - 2,7 - 2,75 - 2,8 - 2,85 |
| 800-0414 | 18,5 | 49,5 | 20 | 2,96 - 3 - 3,04 |
| 800-0402 | 19,5 | 59 | 21 | 2,96 - 3 - 3,04 |
| 800-0406 | 20 | 67,5 | 24 | 2,9 - 3 - 3,1 |
| 800-0404 | 22 | 72 | 24 | 3,46 - 3,5 - 3,54 |
| 800-0405 | 27 | 82 | 30 | 3,46 - 3,5 - 3,54 |
| 800-0409 | 27 | 96 | 30 | 3,46 - 3,5 - 3,54 |
| 800-0410 | 27 | 105 | 30 | 3,96 - 4 - 4,04 |
| 800-0411 | 27 | 121 | 30 | 4,46 - 4,5 - 4,54 |
| 800-0413 | 27 | 138 | 30 | 4,96 - 5 - 5,04 |
| 800-0412 | 27 | 145 | 30 | 4,96 - 5 - 5,04 |
接头及垫圈万向节 - 技术特性
万向节衬套可实现两根旋转轴的联接，以传递较大的扭矩。
适当的径向游隙可在运行过程中防止噪音和振动。
C.R. 万向节衬套采用 UNI100Cr6 / 100CrMo7 芯部淬硬钢制造，硬度可达到 60-2 HRC。
根据要求，可在底部加工符合 UNI 7653 标准的润滑脂注入口螺纹孔。
可随衬套一起提供不同尺寸的聚氨酯垫圈。
