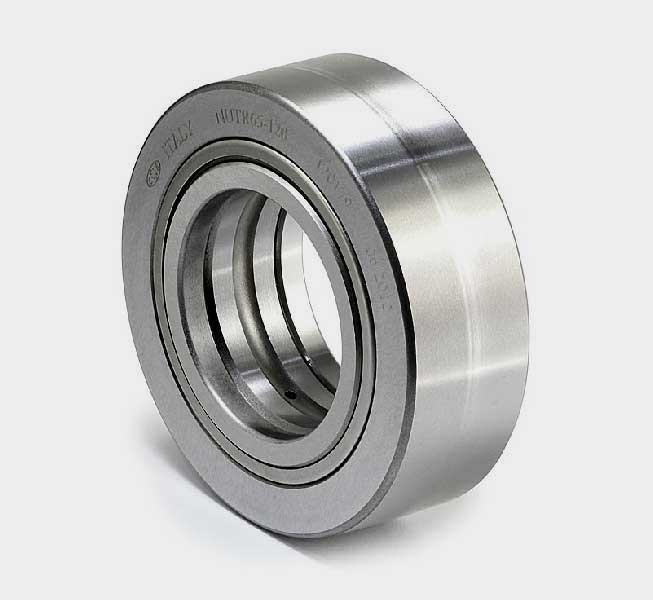

导轨滚轮NUTR

导轨滚轮轴承 - 导轨滚轮NUTR

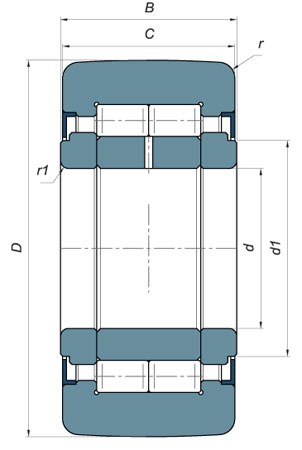

C.R. 型号 / 代号	d(mm)	D(mm)	B(mm)	C(mm)	d1(mm)	r 最小值(mm)	r1 最小值(mm)	Cw(kN)	Cow(kN)	最高转速(RPM min−1)
NUTR 15	15	35	19	18	20	0,6	0,3	15	16,8	6500
NUTR 17	17	40	21	20	22	1	0,5	18,4	22,6	5500
NUTR 15 42	15	42	19	18	20	0,6	0,3	18,1	21,9	6500
NUTR 17 47	17	47	21	20	22	1	0,5	21,3	28	5500
NUTR 20	20	47	25	24	27	1	0,5	28	35	4200
NUTR 20 52	20	52	25	24	27	1	0,5	31,5	41	4200
NUTR 25	25	52	25	24	31	1	0,5	29	37,5	3400
NUTR 25 62	25	62	25	24	31	1	0,5	35,5	50	3400
NUTR 30	30	62	29	28	38	1	0,5	40	50	2600
NUTR 30 72	30	72	29	28	38	1	0,5	47,5	64	2600
NUTR 35	35	72	29	28	44	1,1	0,6	44,5	60	2100
NUTR 35 80	35	80	29	28	44	1,1	0,6	51	72	2100
NUTR 40	40	80	32	30	51	1,1	0,6	55	75	1600
NUTR 45	45	85	32	30	55	1,1	0,6	56	78	1400
NUTR 40 90	40	90	32	30	51	1,1	0,6	66	95	1600
NUTR 50	50	90	32	30	60	1,1	0,6	57	81	1300
NUTR 45 100	45	100	32	30	55	1,1	0,6	71	107	1400
NUTR 50 110	50	110	32	30	60	1,1	0,6	76	120	1300

Cw：动态载荷

Cow：静态载荷

该系列滚轮的主要特征是外圈厚度较大，适用于承受较高的单位压力以及推力载荷。因此，这类轴承可用作：

压力滚轮

螺栓滚轮

输送带滚轮

叉车门架轴承

这些轴承的其它重要特性：

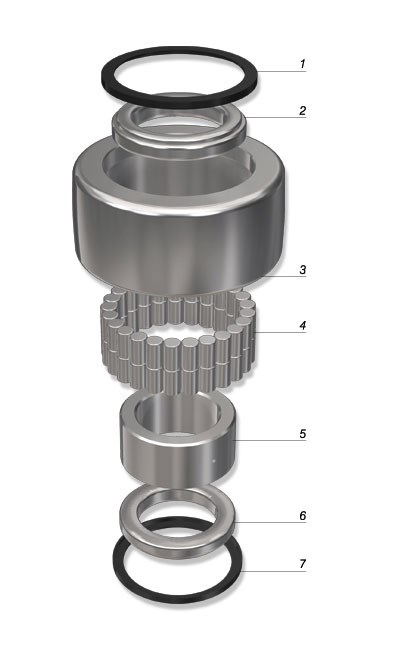

¡ 外圈采用双挡边整体结构，并经过精密磨削，使滚轮能够承受带有轴向分量的载荷。外圈外表面通常采用鼓形修形，以改善重载工况下的工作状态，并防止载荷集中于滚道侧边。根据要求，C.R. 可提供带圆柱形外表面的滚轮。

¡ 内圈带有润滑油进入孔及润滑通道。

¡ 经磨削加工的止推环与压装在外圈上的钢制密封垫片共同形成迷宫式防护系统。其中一个侧向止推环可采用封闭式结构，以便将滚轮固定在轴端位置。

¡ 滚轮采用满装式磨削滚子结构。

¡ 产品执行普通公差等级，也可根据 DIN 620 标准提供 P5 精度等级的特殊版本。
