导轨滚轮PWTR

导轨滚轮轴承 - 导轨滚轮PWTR

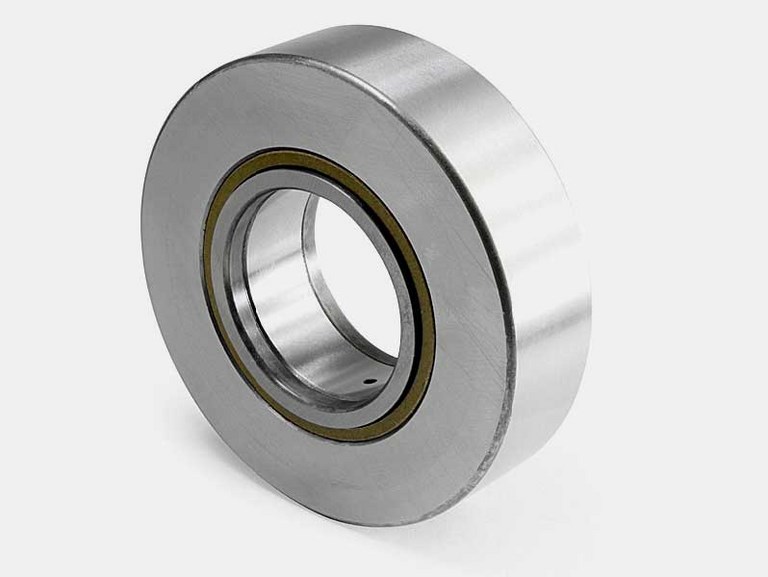

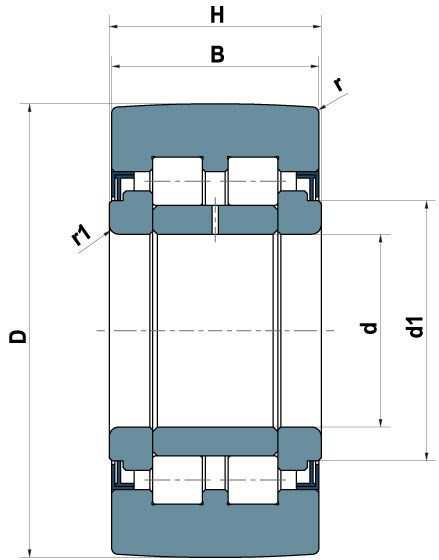

C.R. 型号 / 代号	d(mm)	D(mm)	B(mm)	C(mm)	d1(mm)	r 最小值(mm)	r1 最小值(mm)	Cw(kN)	Cow(kN)	最高转速(RPM min−1)
PWTR 15 2RS	15	35	19	18	20	0,6	0,3	11,6	11,3	6000
PWTR 17 2RS	17	40	21	20	22	1	0,5	13,2	13,8	5000
PWTR 15 42 2RS	15	42	19	18	20	0,6	0,3	13,5	14,1	6000
PWTR 17 47 2RS	17	47	21	20	22	1	0,5	14,8	16,4	5000
PWTR 20 2RS	20	47	25	24	27	1	0,5	23,2	25,5	3800
PWTR 20 52 2RS	20	52	25	24	27	1	0,5	25,5	29,5	3800
PWTR 25 2RS	25	52	25	24	31	1	0,5	24,2	28	3800
PWTR 25 62 2RS	25	62	25	24	31	1	0,5	29	36	3800
PWTR 30 2RS	30	62	29	28	38	1	0,5	35	39,5	2200
PWTR 30 72 2RS	30	72	29	28	38	1	0,5	41	49	2200
PWTR 35 2RS	35	72	29	28	44	1,1	0,6	38,5	46,5	1800
PWTR 35 80 2RS	35	80	29	28	44	1,1	0,6	43,5	55	1800
PWTR 40 2RS	40	80	32	30	51	1,1	0,6	44,5	53	1500
PWTR 45 2RS	45	85	32	30	55	1,1	0,6	45	55	1300
PWTR 40 90 2RS	40	90	32	30	51	1,1	0,6	52	66	1500
PWTR 50 2RS	50	90	32	30	60	1,1	0,6	45,5	57	1100
PWTR 45 100 2RS	45	100	32	30	55	1,1	0,6	56	74	1300
PWTR 50 110 2RS	50	110	32	30	60	1,1	0,6	59	82	1100

Cw：动态载荷

Cow：静态载荷

该系列滚轮的主要特点是外圈厚度较大，适用于承受高比压以及由其应用产生的冲击载荷，例如压力滚轮、螺栓滚轮、输送带滚轮以及叉车门架轴承等。

与 NUTR 系列相比，其区别主要在于密封结构特性，因为该系列采用 ZRS 型密封（钢制与橡胶组合）。

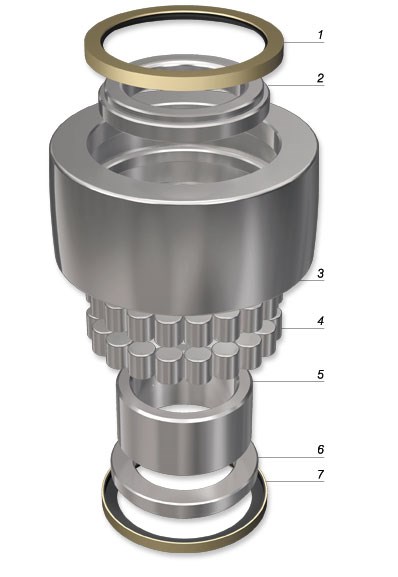

这些轴承的其它重要特性如下：

¡ 外圈带有完全加工于外圈上的双挡边，并经过精密磨削，从而使滚轮能够承受带轴向分量的载荷。通常，外圈外表面采用鼓形设计，以改善重载工况下的工作状态，并防止载荷集中于滚道侧边。根据要求，可提供圆柱形外表面的滚轮。

¡ 内圈带有用于润滑剂进入的孔和油槽。

¡ 磨削止推环与压装在外圈上的 ZRS 密封共同构成极高效的防护系统。其中一个侧向止推环可采用封闭式止推环结构，以便将滚轮固定在轴端。

¡ 采用满装式磨削平头圆柱滚子。

¡ 制造公差按照普通级执行，并可根据要求提供 P5 级（DIN 620）特殊精度版本。
