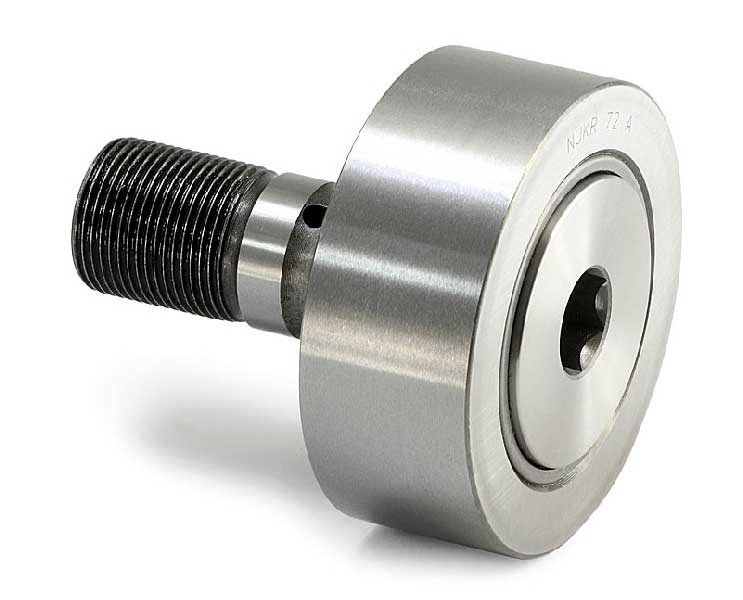

螺栓滚轮PWKR
导轨滚轮轴承 - 螺栓滚轮PWKR

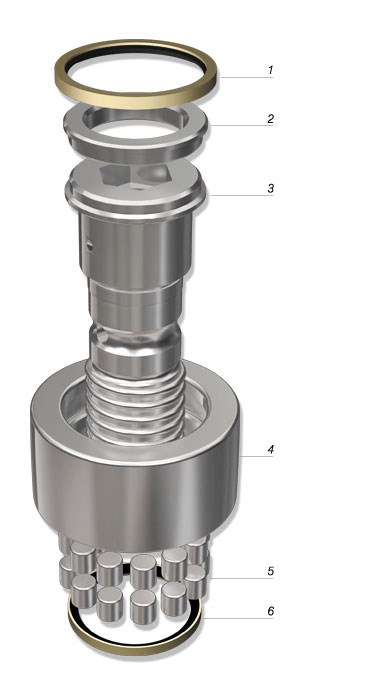

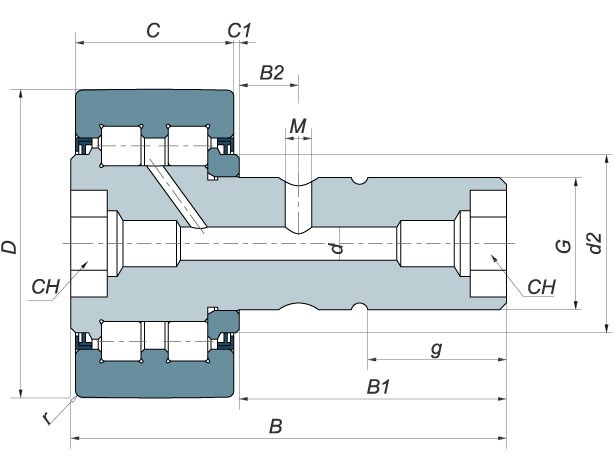

螺栓滚轮PWKR - 技术图纸与爆炸图
C.R. 特殊轮廓结构
ZRS 密封圈
止推挡圈
轴销
外圈
圆柱滚子
ZRS 密封圈
螺栓滚轮PWKR - 技术数据
| C.R. 编号 | D 外径(mm) | d(h7) 内径(mm) | C 宽度(mm) | r 最小圆角(mm) | B 总宽度(mm) | B1(mm) | B2(mm) | G 螺纹规格 | g(mm) | M(mm) | C1(mm) | d2(mm) | CH(mm) | Cw 动载荷(kN) | Cow 静载荷(kN) | 最大转速(RPM/min) | 螺母锁紧扭矩(Nm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PWKR 35 2RS | 35 | 16 | 18 | 0,6 | 52 | 32,5 | 7,8 | M16x1,5 | 17 | 3 | 0,8 | 20 | 8 | 11,6 | 11,3 | 6000 | 58 |
| PWKR 40 2RS | 40 | 18 | 20 | 1 | 58 | 36,5 | 8 | M18x1,5 | 19 | 3 | 0,8 | 22 | 8 | 13,2 | 13,8 | 5000 | 87 |
| PWKR 47 2RS | 47 | 20 | 24 | 1 | 66 | 40,5 | 9 | M20x1,5 | 21 | 4 | 0,8 | 27 | 10 | 23,2 | 25,5 | 3800 | 120 |
| PWKR 52 2RS | 52 | 20 | 24 | 1 | 66 | 40,5 | 9 | M20x1,5 | 21 | 4 | 0,8 | 31 | 10 | 24,2 | 28 | 3800 | 120 |
| PWKR 62 2RS | 62 | 24 | 28 | 1 | 80 | 49,5 | 11 | M24x1,5 | 25 | 4 | 1,3 | 38 | 14 | 35 | 39,5 | 2200 | 220 |
| PWKR 72 2RS | 72 | 24 | 28 | 1,1 | 80 | 49,5 | 11 | M24x1,5 | 25 | 4 | 1,3 | 44 | 14 | 38,5 | 46,5 | 2200 | 220 |
| PWKR 80 2RS | 80 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 4 | 1 | 47 | 14 | 56 | 70 | 1800 | 450 |
| PWKR 90 2RS | 90 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 4 | 1 | 47 | 14 | 63 | 82 | 1800 | 450 |
压力注油器
NIP A2x7,5：适用于 PWKR35 2RS - PWKR 40 2RS - PWKR 47 2RS - PWKR 52 2RS
NIPA3x9,5：适用于 PWKR 62 2RS - PWKR 72 2RS - PWKR 80 2RS -PWKR 90 2RS
集中润滑接头AP8：适用于 PWKR 35 2RS - PWKR 40 2RS
AP10：适用于 PWKR 47 2RS - PWKR 52 2RS
AP14：适用于 PWKR 62 2RS - PWKR 72 2RS - PWKR 80 2RS - PWKR 90 2RS
Cw：动载荷
Cow：静载荷
PWKR螺栓滚轮 - 技术特性
该系列滚轮的主要特点是外圈厚度较大，适用于承受高比压以及这类轴承在使用过程中所产生的冲击载荷（例如螺栓滚轮）。
与 NUKR 系列相比，其区别主要在于密封结构特性，因为该系列采用 ZRS 型密封（钢制与橡胶组合）。此外，在外圈滚道之间还设有用于润滑脂的储脂腔。
这些轴承的其它重要特性如下：
¡ 外圈带有完全加工于外圈上的双挡边，并经过精密磨削，使滚轮能够承受带轴向分量的载荷。外圈通常采用鼓形外表面，以改善重载工况下的工作状态，并防止载荷集中于滚道侧边。根据要求，C.R. 可提供圆柱形外表面的滚轮。
¡ 轴销带有螺纹柄、一个整体加工的滚轮挡边以及经淬硬处理的滚道。前端可设置六角扳手安装位，或根据要求提供螺丝刀槽。
¡ 压装在外圈上的 ZRS 密封可形成极高效的防护系统。
¡ 采用满装式磨削平头圆柱滚子。
¡ 轴销内设有润滑油槽和润滑孔。
¡ 制造公差按照普通级执行，并可根据要求提供 P5 级（DIN 620）特殊精度版本。
