导轨滚轮RSU

导轨滚轮轴承 - 导轨滚轮RSU

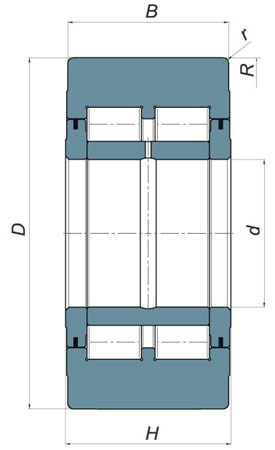

C.R. 编号	d 内径(mm)	D 外径(mm)	B 宽度(mm)	H(mm)	R(mm)	r(mm)	Cw 动载荷(kN)	Cow 静载荷(kN)	最大转速(RPM/min)
RSU 55-120	55	120	40	43	10.000	2	128	195	1.000
RSU 50-130	50	130	63	65	10.000	3	192	250	1.100
RSU 55-140	55	140	68	70	10.000	3	223	300	850
RSU 60-150	60	150	73	75	10.000	3	255	350	800
RSU 65-160	65	160	73	75	10.000	3	275	370	700
RSU 70-180	70	180	83	85	10.000	3	350	490	600
RSU 80-200	80	200	88	90	10.000	4	410	580	500
RSU 90-220	90	220	98	100	10.000	4	495	720	400
RSU 100-240	100	240	103	105	10.000	4	560	830	340
RSU 110-260	110	260	113	115	10.000	4	670	1020	300
RSU 120-290	120	290	133	135	15.000	4	890	1370	260
RSU 130-310	130	310	144	146	15.000	5	1020	1600	240
RSU 140-340	140	340	160	162	15.000	5	1215	1950	200
RSU 150-360	150	360	171	173	15.000	5	1360	2210	180

Cw：动载荷

Cow：静载荷

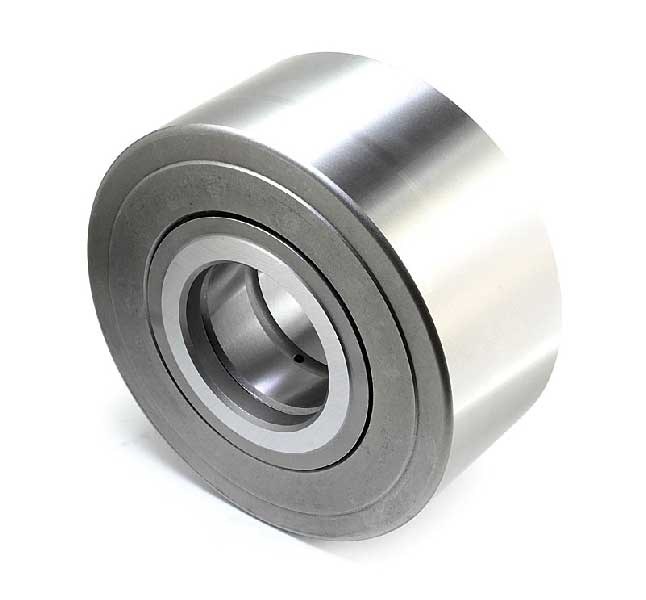

该系列滚轮的主要特点是外圈厚度较大，适用于承受高比压以及由这些轴承应用所产生的冲击载荷，例如压力滚轮、螺栓滚轮、输送带滚轮以及叉车门架轴承等。

这些轴承的其它重要特性如下：

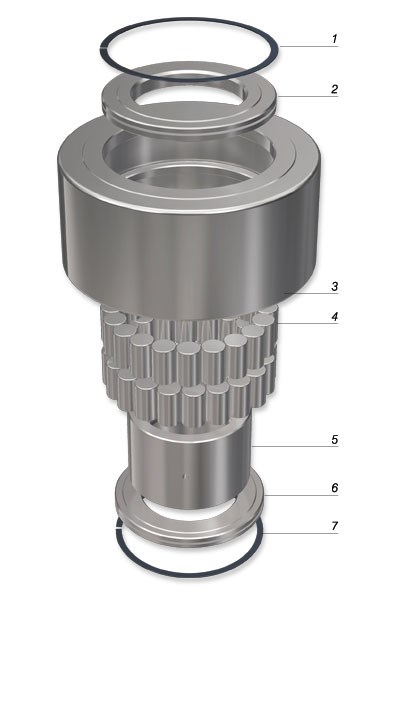

¡ 外圈带有完全加工于外圈上的双挡边，并经过精密磨削，使滚轮能够承受带轴向分量的载荷。外圈通常采用鼓形外表面，以改善重载工况下的工作状态，并防止载荷集中于滚道侧边。根据要求，C.R. 可提供圆柱形外表面的滚轮。

¡ 内圈带有用于润滑剂进入的孔和油槽。

¡ 磨削止推环与压装在外圈上的钢制密封片共同构成迷宫式防护系统。其中一个侧向止推环可采用封闭式止推环结构，以便将滚轮固定在轴端。

¡ 采用满装式磨削平头滚子。

¡ 制造公差按照普通级执行，并可根据要求提供 P5 级（DIN 620）特殊精度版本。
