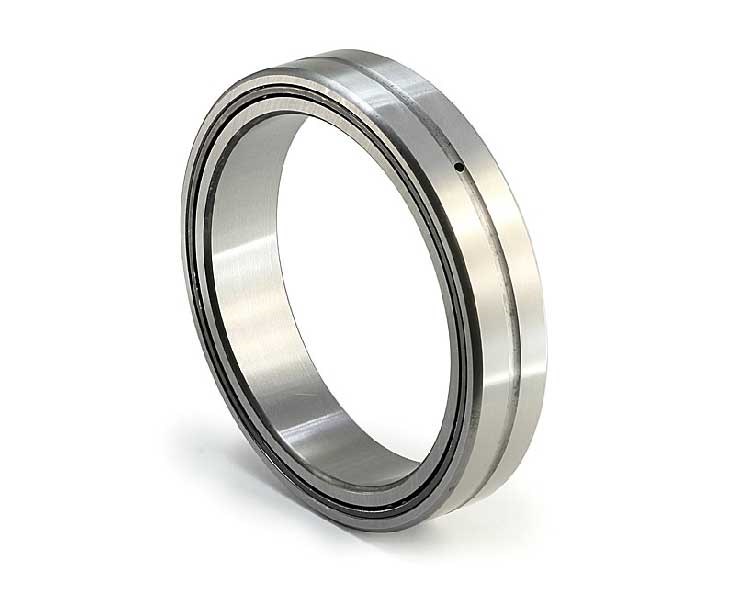

滚针轴承带整体挡边的

导轨滚轮轴承 - 滚针轴承带整体挡边的

C.R. 型号/代号	d(mm)	F(mm)	D(mm)	B(mm)	r1 最小(mm)	S(mm)	Cw 动载荷(kN)	Cow 静载荷(kN)	最高转速(RPM min⁻¹)
NA 4822	110	120	140	30	1	0,8	106	216	3.900
NA 4824	120	130	150	30	1	0,8	112	239	3.150
NA 4826	130	145	165	35	1	1	134	310	3300
NA 4828	140	155	175	35	1	1	136	325	3100
NA 4830	150	165	190	40	1	1,5	172	400	2900
NA 4832	160	175	200	40	1	1,5	181	435	2700
NA 4834	170	185	215	45	1	1,5	209	510	2550
NA 4836	180	195	225	45	1	1,5	219	550	2420
NA 4838	190	210	240	50	2	1,5	255	690	2280
NA 4840	200	220	250	50	2	1,5	260	720	2180
NA 4844	220	240	270	50	2	1,5	275	790	2000
NA 4848	240	265	300	60	2	2	400	1080	1810
NA 4852	260	285	320	60	2	2	415	1160	1690
NA 4856	280	305	350	69	2	2,5	510	1300	1560
NA 4860	300	330	380	80	2	2	700	1770	1440
NA 4864	320	350	400	80	2	2	710	1850	1360
NA 4868	340	370	420	80	2	2	730	1940	1290
NA 4872	360	390	440	80	2	2	740	2020	1230
NA 4876	380	415	480	100	2	2	1130	2900	1140

Cw：动载荷

Cow：静载荷

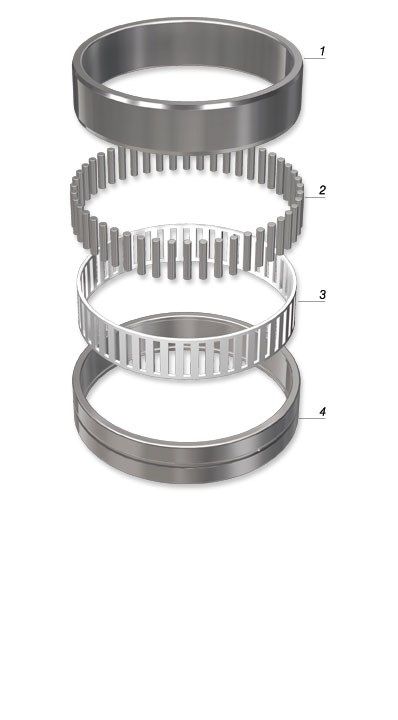

由外圈整体挡边形成的一体式实体滚针轴承结构不可拆卸，因为外圈、保持架及滚针无法分离。

该类轴承尺寸紧凑，但具有较高的承载能力。

轴承可提供带内圈或不带内圈两种形式。

不带内圈的滚针轴承适用于轴本身经过淬硬与磨削、可直接作为滚道使用的设备。

带整体挡边滚针轴承具有以下技术特点：

¡ 外圈和内圈采用 UNI 100Cr6 芯部淬硬钢制造，硬度达到 60±2 HRC。

¡ 保持架采用冲压钢板制造。

¡ 通过外圈上的润滑槽和润滑孔进行润滑。

¡ 内圈允许轴向位移。

¡ 可按要求提供 RS 密封。

¡ 当轴不能直接作为滚道使用时，采用带内圈滚针轴承。
