滚子轴承轴向圆柱

导轨滚轮轴承 - 滚子轴承轴向圆柱

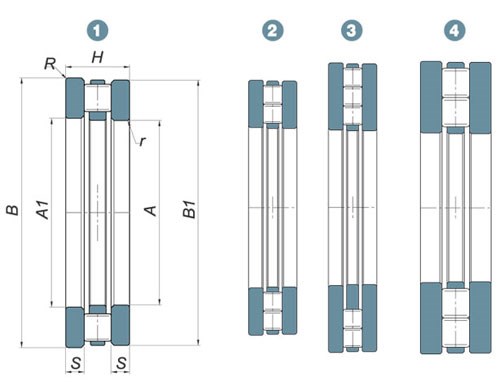

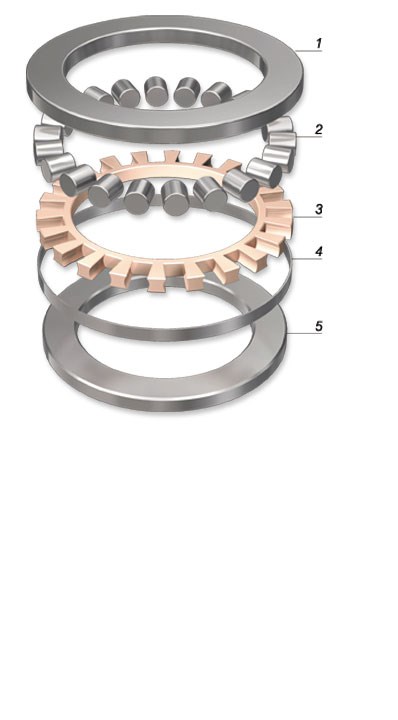

滚子轴承轴向圆柱 - 技术图纸与爆炸图

Ws 支撑止推圈
圆柱滚子
保持架
锁紧小环
Gs 支撑止推圈

滚子轴承轴向圆柱 - 技术数据

CR 型号/代号	系列	A(mm)	B(mm)	H(mm)	S(mm)	R(mm)	r(mm)	A1(mm)	B1(mm)	C 动载荷(kN)	Co 静载荷(kN)	最高转速(RPM min⁻¹)	结构形式
M300-0020	81120	100	135	25	7	1	1	102	135	199	650	1.900	1
M300-0120	81220	100	150	38	11,5	1,1	1,1	103	150	340	1080	900	1
M300-0220	89320	100	170	42	14,5	1,5	1,5	103	170	380	1400	750	2
M300-0320	87420	100	210	50	17,5	3	3	103	210	590	1250	550	3
89420	89420	100	210	67	22,5	3	3	103	210	850	2850	550	4
M300-0022	81122	110	145	25	7	1	1	112	145	207	700	2.300	1
M300-0122	81222	110	160	38	11,5	1,1	1	113	160	325	1030	2.100	1
M300-0222	89322	110	190	48	16,5	2	2	113	190	500	1870	1.900	2
M300-0322	87422	110	230	54	18,5	3	3	113	230	710	1490	1.700	3
89422	89422	110	230	73	24,5	3	3	113	230	1000	3400	1.700	4
M300-0024	81124	120	155	25	7	1	1	122	155	214	760	2.100	1
M300-0124	81224	120	170	39	12	1,1	1,1	123	170	340	1120	2.000	1
M300-0224	89324	120	210	54	18,5	2,1	2,1	123	210	640	2420	1.700	2
M300-0324	87424	120	250	58	20	4	4	123	250	1010	1790	1.600	3
89424	89424	120	250	78	26	4	4	123	250	1160	4000	1.600	4
M300-0026	81126	130	170	30	9	1	1	132	170	250	900	1.900	1
M300-0126	81226	130	190	45	13	1,5	1,5	133	190	480	1520	1.800	1
M300-0226	89326	130	225	58	20	2,1	2,1	134	225	710	2700	1.600	2
M300-0326	87426	130	270	63	22	4	4	134	270	920	2040	1.400	3
89426	89426	130	270	85	28,5	4	4	134	270	1130	4600	1.400	4
M300-0028	81128	140	180	31	9,5	1	1	142	180	260	960	1.800	1
M300-0128	81228	140	200	46	13,5	1,5	1,5	143	200	455	1450	1.700	1
M300-0228	89328	140	240	60	20,5	2,1	2,1	144	240	820	3200	1.500	2
M300-0328	87428	140	280	63	22	4	4	144	280	970	2200	1.400	3
89428	89428	140	280	85	28,5	4	4	144	280	1380	4950	1.400	4
M300-0030	81130	150	190	31	9,5	1	1	152	190	270	1020	1.700	1
M300-0130	81230	150	215	50	14,5	1,5	1	153	215	590	1940	1.600	1
M300-0230	89330	150	250	60	20,5	2,1	2,1	154	250	840	3350	1.400	2
M300-0330	87430	150	300	67	23	4	4	154	300	1100	2470	1.300	3
89430	89430	150	300	90	30	4	4	154	300	1570	5700	1.300	4
M300-0032	81132	160	200	31	9,5	1	1	162	200	260	990	1.600	1
M300-0132	81232	160	225	51	15	1,5	1,5	163	225	600	2030	1.500	1
M300-0232	89332	160	270	67	23	3	3	164	270	850	1730	1.300	2
M300-0332	87432	160	320	73	25,5	5	5	164	320	1270	2950	1.200	3
89432	89432	160	320	95	31,5	5	5	164	320	1780	6500	1.200	4
M300-0034	81134	170	215	34	10	1,1	1,1	172	215	360	1380	1.500	1
M300-0134	81234	170	240	55	16,5	1,5	1,5	173	240	680	2340	1.400	1
M300-0234	89334	170	280	67	23	3	3	174	280	870	1810	1.300	2
M300-0334	87434	170	340	78	27	5	5	174	340	1410	3250	1.100	3
89434	89434	170	340	103	34,5	5	5	174	340	1990	7400	1.100	4
M300-0036	81136	180	225	34	10	1,1	1,1	183	225	340	1300	1.400	1
M300-0136	81236	180	250	56	17	1,5	1,5	183	250	690	2440	1.300	1
M300-0236	89336	180	300	73	24,5	3	3	184	300	1100	2270	1.200	2
M300-0336	87436	180	360	82	28,5	5	5	184	360	1620	3850	1.100	3
89436	89436	180	360	109	36,5	5	5	184	360	2210	8200	1.100	4
M300-0038	81138	190	240	37	11	1,1	1,1	193	240	385	1500	1.300	1
M300-0138	81238	190	270	62	18	2	1	194	270	880	3000	1.300	1
M300-0238	89338	190	320	78	26	4	4	195	320	1230	2550	1.100	2
M300-0338	87438	190	380	85	29,5	5	5	195	380	1730	4150	1.000	3
89438	89438	190	380	115	38,5	5	5	195	380	2450	9200	1.000	4
M300-0040	81140	200	250	37	11	1,1	1,1	203	250	390	1550	1.300	1
M300-0140	81240	200	280	62	18	2	2	204	280	900	3150	1.200	1
M300-0240	89340	200	340	85	28,5	4	4	205	340	1420	2950	1.100	2
M300-0340	87440	200	400	90	31	5	5	205	400	1990	4800	950	3
89440	89440	200	400	122	41	5	5	205	400	2700	10200	950	4
M300-0044	81144	220	270	37	11	1,1	1,1	223	270	420	1730	1.200	1
M300-0144	81244	220	300	63	18,5	2	2	224	300	940	3450	1.100	1
M300-0344	89444	220	420	122	41	6	6	225	420	2900	11500	900	4
M300-0048	81148	240	300	45	13,5	1,5	1,5	243	300	600	2500	1.100	1
M300-0148	81248	240	340	78	23	2,1	2,1	244	340	1370	5000	1.000	1
M300-0348	89448	240	440	122	41	6	6	245	440	3000	12200	850	4
M300-0052	81152	260	320	45	13,5	1,5	1,5	263	320	620	2650	1.000	1
M300-0152	81252	260	360	79	23,5	2,1	2,1	264	360	1440	5400	950	1
M300-0352	89452	260	480	132	44	6	6	265	480	3600	14700	800	4
M300-0056	81156	280	350	53	15,5	1,5	1,5	283	350	860	3650	900	1
M300-0156	81256	280	380	80	24	2,1	2,1	284	380	1460	5600	850	1
M300-0356	89456	280	520	145	48,5	6	1	285	520	4200	17600	700	4
M300-0060	81160	300	380	62	18,5	2	2	304	380	1060	4500	850	1
M300-0160	81260	300	420	95	28,5	3	3	304	420	1930	7300	800	1
M300-0360	89460	300	540	145	48,5	6	6	305	540	4350	18500	700	4
M300-0064	81164	320	400	63	19	2	2	324	400	1100	4750	800	1
M300-0164	81264	320	440	95	28,5	3	3	325	440	1960	7600	750	1
M300-0068	81168	340	420	64	19,5	2	2	344	420	1130	5000	750	1
M300-0168	81268	340	460	96	29	3	3	345	460	2060	8300	700	1
M300-0072	81172	360	440	65	20	2	2	364	440	1140	5100	700	1
M300-0172	81272	360	500	110	32,5	4	4	365	500	2700	10600	650	1
M300-0076	81176	380	460	65	20	2	2	384	460	1170	5400	700	1
M300-0176	81276	380	520	112	33,5	4	4	385	520	2750	11000	650	1
M300-0080	81180	400	480	65	20	2	2	404	480	1.200	5.700	650	1
M300-0180	81280	400	540	112	33,5	4	4	405	540	2.800	11.400	600	1
M300-0084	81184	420	500	65	20	2	2	424	500	1.230	5.900	650	1
M300-0184	81284	420	580	130	39	5	5	425	580	3.500	14.200	600	1
M300-0088	81188	440	540	80	24	2,1	2,1	444	540	1.780	8.200	600	1
M300-0188	81288	440	600	130	39	5	5	445	600	3.600	14.800	550	1
M300-0092	81192	460	560	80	24	2,1	1	464	560	1.840	8.700	550	1
M300-0192	81292	460	620	130	39	5	5	465	620	3.650	15.400	550	1
M300-0096	81196	480	580	80	24	2,1	2,1	484	580	1.860	8.900	550	1
M300-0196	81296	480	650	135	39,5	5	5	485	650	4.100	17.000	500	1
M300-0400	811 / 500	500	600	80	24	2,1	2,1	505	600	1.910	9.300	500	1
812 / 500	812 / 500	500	670	135	39,5	5	5	505	670	4.150	17.600	490	1
811 / 530	811 / 530	530	640	85	25,5	3	3	535	640	2.140	10.500	490	1
812 / 530	812 / 530	530	710	140	40	5	5	535	710	4.750	20.300	460	1
811 / 560	811 / 560	560	670	85	25,5	3	3	565	670	2.190	11.000	470	1
811 / 560	811 / 560	560	750	150	45	5	5	565	750	4.850	21.100	440	1
811 / 600	811 / 600	600	710	85	25,5	3	3	605	710	2.230	11.500	440	1
812 / 600	812 / 600	600	800	160	48	5	5	605	800	5.500	24.000	410	1

Cw：动载荷

Cow：静载荷

轴向圆柱滚子轴承 - 技术特性

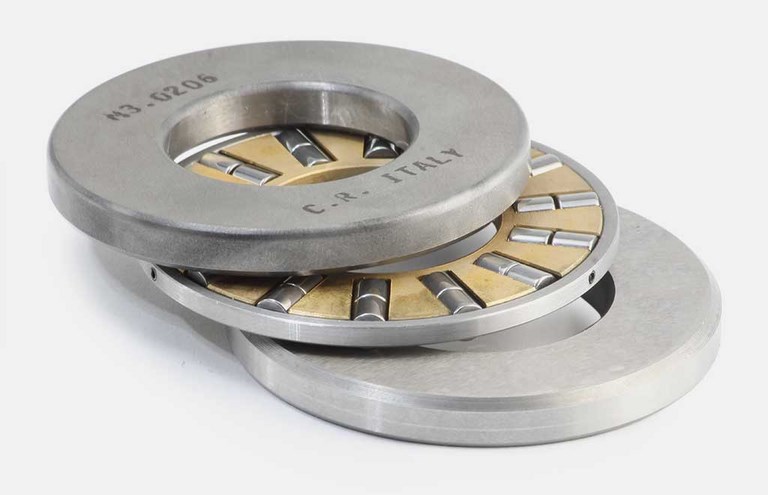

推力圆柱滚子轴承由一个圆柱滚子推力保持架、一个用于 GS 轴承座的支撑止推圈以及一个用于 WS 轴的支撑止推圈组成。

811 和 812 系列轴承适用于承受较高载荷的工况。

874、893 和 894 系列轴承则适用于极高载荷工况。圆柱滚子推力保持架采用坚固结构，其座孔类似车轮辐条结构，圆柱滚子在其中得到导向与保持。

所有圆柱滚子推力保持架均可与 GS 轴承座止推圈以及 WS 轴止推圈组合使用。

由于保持架具有较高刚性，滚动体能够被高精度保持与导向。

由于与保持架相邻的表面采用适合的滚道结构，因此能够实现较小尺寸的支撑结构。同时，C.R. 各类推力止推圈可适应周围结构，实现多种支撑方案。

尽管圆柱滚子在平面圆形滚道上的旋转会产生一定滚动/滑动效应，但该类推力轴承仍具有良好的摩擦系数，可与其它类型滚动轴承相媲美。

推力圆柱滚子轴承具有以下技术特点：

¡ GS 与WS 支撑止推圈采用 UNI 100Cr6 / 100CrMo7 钢制造。也可按要求提供 18 NiCrMo5 钢材版本。硬度达到 60 ±2 HRC。

¡ 大尺寸推力保持架通常采用青铜制造，可保证高刚性、高韧性，并保持良好弹性。按要求可提供轻量化结构。

¡ 轴承标准采用普通精度等级制造；按要求可提供 P5 / P6 精度等级。

滚子轴承轴向圆柱

导轨滚轮轴承 - 滚子轴承轴向圆柱

滚子轴承轴向圆柱 - 技术图纸与爆炸图

滚子轴承轴向圆柱 - 技术数据

轴向圆柱滚子轴承 - 技术特性
