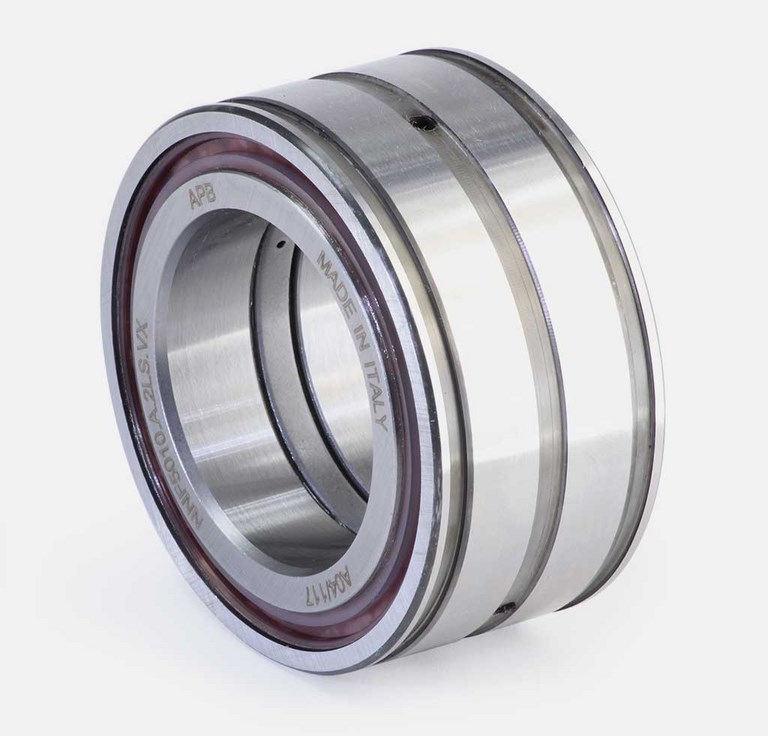

径向圆柱滚子轴承外圈带润滑槽的
导轨滚轮轴承 - 径向圆柱滚子轴承外圈带润滑槽的

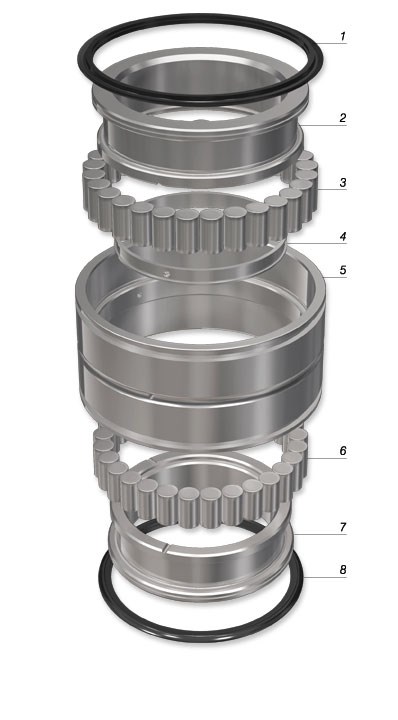

径向圆柱滚子轴承外圈带润滑槽的 - 技术图纸与爆炸图
密封圈
内圈
圆柱滚子
连接环
外圈
圆柱滚子
内圈
密封圈
径向圆柱滚子轴承外圈带润滑槽的 - 技术数据
| CR 型号/代号 | d(mm) | D(mm) | H(mm) | H1(mm) | H2(mm) | D1 +0.2(mm) | f(mm) | r(mm) | s(mm) | H3(mm) | C 动载荷(kN) | Co 静载荷(kN) | 最高转速(RPM min⁻¹) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NNF 5004-PP | 20 | 42 | 30 | 29 | 24,7 | 40,2 | 1,8 | 0,3 | 0,5 | 22,5 | 40,5 | 49 | 4000 |
| NNF 5005-PP | 25 | 47 | 30 | 29 | 24,7 | 45,2 | 1,8 | 0,3 | 0,5 | 22,5 | 44,5 | 58 | 3600 |
| NNF 5006-PP | 30 | 55 | 34 | 33 | 28,2 | 53 | 2,1 | 0,3 | 0,5 | 25,5 | 50 | 67 | 3000 |
| NNF 5007-PP | 35 | 62 | 36 | 35 | 30,2 | 60 | 2,1 | 0,3 | 0,5 | 27,5 | 63 | 88 | 2600 |
| NNF 5008-PP | 40 | 68 | 38 | 37 | 32,2 | 65,8 | 2,7 | 0,6 | 0,8 | 28,5 | 76 | 103 | 2400 |
| NNF 5009-PP | 45 | 75 | 40 | 39 | 34,2 | 72,8 | 2,7 | 0,6 | 0,8 | 30,5 | 92 | 130 | 2200 |
| NNF 5010-PP | 50 | 80 | 40 | 39 | 34,2 | 77,8 | 2,7 | 0,6 | 0,8 | 30,5 | 97 | 142 | 2000 |
| NNF 5011-PP | 55 | 90 | 46 | 45 | 40,2 | 87,4 | 3,2 | 0,6 | 1 | 36 | 115 | 175 | 1800 |
| NNF 5012-PP | 60 | 95 | 46 | 45 | 40,2 | 92,4 | 3,2 | 0,6 | 1 | 36 | 120 | 189 | 1700 |
| NNF 5013-PP | 65 | 100 | 46 | 45 | 40,2 | 97,4 | 3,2 | 0,6 | 1 | 36 | 125 | 203 | 1600 |
| NNF 5014-PP | 70 | 110 | 54 | 53 | 48,2 | 107,1 | 4,2 | 0,6 | 1 | 42 | 168 | 265 | 1400 |
| NNF 5015-PP | 75 | 115 | 54 | 53 | 48,2 | 112,1 | 4,2 | 0,6 | 1 | 42 | 194 | 300 | 1400 |
| NNF 5016-PP | 80 | 125 | 60 | 59 | 54,2 | 122,1 | 4,2 | 0,6 | 1,5 | 48 | 203 | 325 | 1300 |
| NNF 5017-PP | 85 | 130 | 60 | 59 | 54,2 | 127,1 | 4,2 | 0,6 | 1,5 | 48 | 211 | 350 | 1200 |
| NNF 5018-PP | 90 | 140 | 67 | 66 | 59,2 | 137 | 4,2 | 0,6 | 1,5 | 54 | 305 | 510 | 1100 |
| NNF 5019-PP | 95 | 145 | 67 | 66 | 59,2 | 142 | 4,2 | 0,6 | 1,5 | 54 | 315 | 530 | 1100 |
| NNF 5020-PP | 100 | 150 | 67 | 66 | 59,2 | 147 | 4,2 | 0,6 | 1,5 | 54 | 330 | 550 | 1000 |
| NNF 5022-PP | 110 | 170 | 80 | 79 | 70,2 | 167 | 4,2 | 0,6 | 1,8 | 64 | 395 | 680 | 900 |
| NNF 5024-PP | 120 | 180 | 80 | 79 | 71,2 | 176 | 4,2 | 0,6 | 1,8 | 64 | 410 | 740 | 900 |
| NNF 5026-PP | 130 | 200 | 95 | 94 | 83,2 | 196 | 4,2 | 0,6 | 1,8 | 77 | 540 | 960 | 800 |
| NNF 5028-PP | 140 | 210 | 95 | 94 | 83,2 | 206 | 5,2 | 0,6 | 1,8 | 77 | 610 | 1.100 | 750 |
| NNF 5030-PP | 150 | 225 | 100 | 99 | 87,2 | 221 | 5,2 | 0,6 | 2 | 80 | 710 | 1.260 | 700 |
| NNF 5032-PP | 160 | 240 | 109 | 108 | 95,2 | 236 | 5,2 | 0,6 | 2 | 89 | 740 | 1.360 | 650 |
| NNF 5034-PP | 170 | 260 | 122 | 121 | 107,2 | 254 | 5,2 | 0,6 | 2 | 100 | 960 | 1.750 | 600 |
| NNF 5036-PP | 180 | 280 | 136 | 135 | 118,2 | 274 | 5,2 | 0,6 | 2 | 112 | 1140 | 2.130 | 550 |
| NNF 5038-PP | 190 | 290 | 136 | 135 | 118,2 | 284 | 5,2 | 0,6 | 2 | 112 | 1160 | 2.210 | 550 |
| NNF 5040-PP | 200 | 310 | 150 | 149 | 128,2 | 304 | 6,3 | 0,6 | 2 | 126 | 1350 | 2.600 | 500 |
| NNF 5044-PP | 220 | 340 | 160 | 159 | 138,2 | 334 | 6,3 | 1 | 2 | 132 | 1570 | 3.050 | 480 |
| NNF 5048-PP | 240 | 360 | 160 | 159 | 138,2 | 354 | 6,3 | 1 | 2 | 132 | 1630 | 3.300 | 440 |
| NNF 5052-PP | 260 | 400 | 190 | 189 | 162,2 | 394 | 6,3 | 1,1 | 3 | 150 | 2380 | 4.700 | 400 |
| NNF 5056-PP | 280 | 420 | 190 | 189 | 163,2 | 413 | 7,3 | 1,1 | 3 | 150 | 2600 | 5.200 | 380 |
| NNF 5060-PP | 300 | 460 | 218 | 216 | 185,2 | 453 | 7,3 | 1,1 | 3 | 170 | 3000 | 5.800 | 340 |
Cw：动载荷
Cow：静载荷
外圈带润滑槽的径向圆柱滚子轴承 - 技术特性
外圈带沟槽的径向轴承采用双列圆柱滚子结构制造；
其由一个外圈和两个带整体实体挡边的内圈组成，可作为滚动体高效的轴向导向结构。由于其结构具有较高刚性，同时滚道中装配了较多滚子，因此该系列轴承能够实现非常高的承载能力，包括动载荷与静载荷。
外圈带沟槽径向圆柱滚子轴承具有以下技术特点：
¡ 外圈与内圈采用 100Cr6 钢制造；在某些特殊工况下，尤其是存在强烈冲击载荷时，可提供渗碳淬硬18NiCrMo5 钢版本。
¡ 硬度达到60 ±2 HRC。
¡ 内圈在轴向方向分为两个部分，并通过特殊成型钢环相互连接。
¡ 轴承配有侧向塑料密封，并已预填充锂皂基润滑脂。
¡ 可通过外圈或内圈进行润滑。
