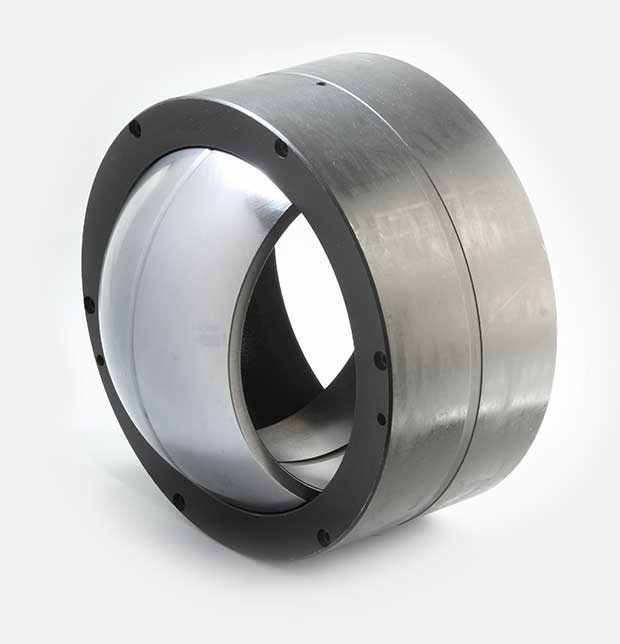

关节轴承球面
导轨滚轮轴承 - 关节轴承球面

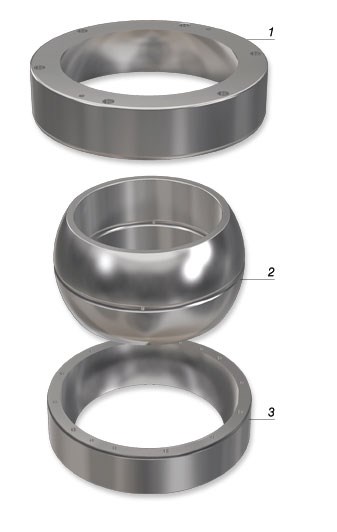

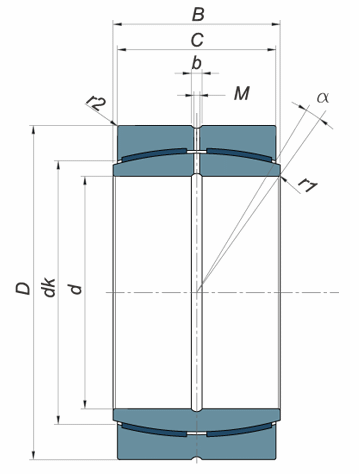

关节轴承球面 - 技术图纸与爆炸图
外圈
内圈
外圈
关节轴承球面 - 技术数据
| CR 型号/代号 | 结构形式 | d(mm) | D(mm) | B(mm) | C(mm) | α(mm) | d1(mm) | b(mm) | M(mm) | r1 最小(mm) | r2 最小(mm) | C 动载荷(kN) | Co 静载荷(kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GE 100 FS | 1 | 100 | 150 | 70 | 55 | 7 | 130 | 11,3 | 5 | 1 | 1 | 610 | 3050 |
| GE 110 FS | 1 | 110 | 160 | 70 | 55 | 6 | 140 | 11,5 | 5 | 1 | 1 | 655 | 3250 |
| GE 120 FS | 1 | 120 | 180 | 85 | 70 | 6 | 160 | 13,5 | 6 | 1 | 1 | 950 | 4750 |
| GE 140 FS | 1 | 140 | 210 | 90 | 70 | 7 | 180 | 13,5 | 6 | 1 | 1 | 1080 | 5400 |
| GE 160 FS | 1 | 160 | 230 | 105 | 80 | 8 | 200 | 13,5 | 6 | 1 | 1 | 1370 | 6800 |
| GE 180 FS | 1 | 180 | 260 | 105 | 80 | 6 | 225 | 13,5 | 6 | 1,1 | 1,1 | 1.530 | 7650 |
| GE 200 FS | 1 | 200 | 290 | 130 | 100 | 7 | 250 | 15,5 | 7 | 1,1 | 1,1 | 2.120 | 10600 |
| GE 220 FS | 1 | 220 | 320 | 135 | 100 | 8 | 275 | 15,5 | 7 | 1,1 | 1,1 | 2.320 | 11600 |
| GE 240 FS | 1 | 240 | 340 | 140 | 100 | 8 | 300 | 15,5 | 7 | 1,1 | 1,1 | 2.550 | 12700 |
| GE 260 FS | 1 | 260 | 370 | 150 | 110 | 7 | 325 | 15,5 | 7 | 1,1 | 1,1 | 3.050 | 15300 |
| GE 280 FS | 1 | 280 | 400 | 155 | 120 | 6 | 350 | 15,5 | 7 | 1,1 | 1,1 | 3.550 | 18000 |
| GE 300 FS | 1 | 300 | 430 | 165 | 120 | 7 | 375 | 15,5 | 7 | 1,1 | 1,1 | 3.800 | 19000 |
| GEP 100 FS | 2 | 100 | 150 | 71 | 67 | 2 | 135 | 7,4 | 4 | 1 | 1 | 600 | 900 |
| GEP 110 FS | 2 | 110 | 160 | 78 | 74 | 2 | 145 | 7,5 | 4 | 1 | 1 | 720 | 1080 |
| GEP 120 FS | 2 | 120 | 180 | 85 | 80 | 2 | 160 | 7,5 | 4 | 1 | 1 | 850 | 1270 |
| GEP 140 FS | 2 | 140 | 210 | 100 | 95 | 2 | 185 | 7,5 | 4 | 1 | 1 | 1.200 | 1800 |
| GEP 160 FS | 2 | 160 | 230 | 115 | 109 | 2 | 210 | 7,5 | 4 | 1 | 1 | 1.600 | 2400 |
| GEP 180 FS | 2 | 180 | 260 | 128 | 122 | 2 | 240 | 7,5 | 4 | 1,1 | 1,1 | 2.080 | 3100 |
| GEP 200 FS | 2 | 200 | 290 | 140 | 134 | 2 | 260 | 11,5 | 5 | 1,1 | 1,1 | 2.450 | 3650 |
| GEP 220 FS | 2 | 220 | 320 | 155 | 148 | 2 | 290 | 13,5 | 6 | 1,1 | 1,1 | 3.050 | 4550 |
| GEP 240 FS | 2 | 240 | 340 | 170 | 162 | 2 | 310 | 13,5 | 6 | 1,1 | 1,1 | 3.550 | 5400 |
| GEP 260 FS | 2 | 260 | 370 | 185 | 175 | 2 | 340 | 15,5 | 7 | 1,1 | 1,1 | 4.250 | 6400 |
| GEP 280 FS | 2 | 280 | 400 | 200 | 190 | 2 | 370 | 15,5 | 7 | 1,1 | 1,1 | 5.000 | 7500 |
| GEP 300 FS | 2 | 300 | 430 | 212 | 200 | 2 | 110 | 15,5 | 7 | 1,1 | 1,1 | 5.600 | 8300 |
C：动载荷
Co：静载荷
1）钢对钢球面关节轴承
2）免维护球面关节轴承
球面关节轴承 - 技术特性
球面关节轴承由一个带球面凸面的内圈组成，该表面与外圈内表面的凹球面相匹配。
该类轴承特别适用于需要将轴与轴承座进行对中的场合，且适用于低速摆动工况。
C.R. 球面关节轴承采用不同的表面材料，可分为两大类：
1 - 钢对钢球面关节轴承
由于工作表面具有较高耐磨性，因此特别适用于交变载荷工况。
2 - 免维护球面关节轴承
通常用于高载荷且载荷方向恒定的工况，以及润滑条件不足、不适合采用钢对钢球面关节轴承的场合。
C.R. 球面关节轴承具有以下技术特点：
¡ 钢对钢球面关节轴承采用淬硬并磷化处理的 UNI 100 Cr6 / 100CrMo7 钢制造。
¡ 接触表面经过特殊附加处理，使其具有完全耐磨性能。
¡ 轴承不可拆卸，并且在两个套圈上均设有润滑槽和润滑孔，以改善润滑效果。
¡ 采用2RS 结构的球面关节轴承，两侧均配有滑动式密封。
¡ 免维护球面关节轴承的外圈覆盖有特殊塑料材料层，并通过玻璃纤维增强，具有极高耐磨性。
¡ 外圈被分成两部分，并与轴线垂直。
¡ 内圈采用UNI 100Cr6 / 100CrMo7 钢制造。
¡ 即使是免维护球面关节轴承，也可进行防腐润滑处理。
¡ C.R. 球面关节轴承在两个套圈上均带有润滑槽和润滑孔，以增强润滑效果。
